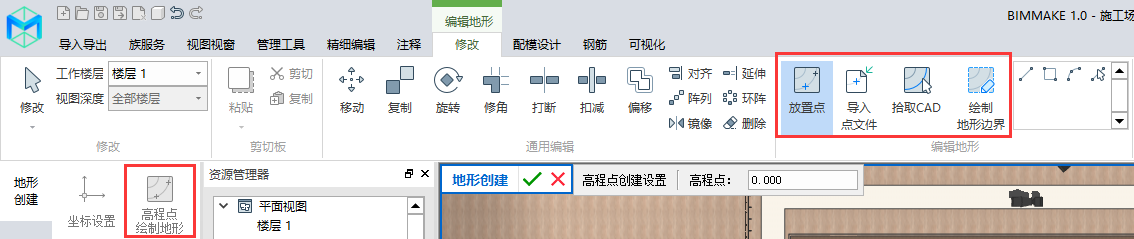

BIMMAKE支持用户从外部导入TXT格式的地形数据或者在项目内拾取立体等高线CAD来创建平面、曲面地形。 ![](https://img.kancloud.cn/3a/d7/3ad7ef4f419f1a56d02c27a1ae09a2e1_1134x239.png) 若用户的CAD图纸中包含准确的高程点图块信息,则可以选择通过CAD自带的数据提取功能导出点数据TXT文件。BIMMAKE可直接读取该文件来获取高程点并生成地形; 若用户的CAD图纸中包含立体的等高线,则可以选择将CAD导入BIMMAKE,同时保留其Z轴信息。BIMMAKE可拾取导入的立体CAD来获取高程点并生成地形。 ![](https://img.kancloud.cn/fc/6d/fc6ddbb13893a8105d4355df2be3320c_1142x380.png) ## 1.自由绘制高程点创建地形 使用“高程点绘制地形>放置点”可以自由绘制平面、曲面地形。 操作步骤: 1.点击左侧工具栏 地形创建-高程点绘制地形 按钮,进入地形创建模式。此时,上下文面板出现“放置点”命令,点击该命令,出现高程点创建设置浮动面板,用户可自由设置高程点的高度。 ![](https://img.kancloud.cn/12/36/123677e16a6c0ded10f677fc8caf0341_1132x161.png) 同时用户也可以选中已经绘制完成的高程点,在属性面板中,通过“高程点标高”参数修改其高程信息。 2.绘制完所需高程点,再绘制地形边界,即可生成地形。 ![](https://img.kancloud.cn/34/83/3483f376ac35bc4daf353008c4ebaaf3_1718x1012.png) >[danger] 只绘制一个高程点时,将创建该标高的平面地形;绘制两个高程点不能生成地形;绘制三个及以上高程点可以保证生成用户期望的地形。所以建议用户在创建非平面地形时,使用的高程点不少于三个。 > 在没有绘制地形边界的情况下生成地形,将默认把所有高程点包含在地形范围内生成一个外部方形边界。 ## 2\. 通过高程点TXT文件创建地形(以火神山医院项目为例) 使用“高程点绘制地形>导入点文件”,可以通过导入高程点的txt格式文件自动生成平面、曲面地形。 操作步骤: 1.启动AutoCAD打开原始CAD文件“火神山地形测试” ![](https://img.kancloud.cn/56/b4/56b4574aa5d19a8de72200c569ebc894_608x471.png) 2.观察其建筑地坪标高为23.1m,及若想在BIMMAKE0标高上进行建筑建模,需将地形下沉23.1m。为达成这一目标,我们在BIMMAKE中点击左侧工具栏地形-坐标设置,将测量点的Z坐标改为-23100。 ![](https://img.kancloud.cn/f8/3e/f83e0f4383d2ac5af284b4d0dbc35243_328x267.png)![](https://img.kancloud.cn/de/5a/de5a2ff95506c91f420049607fb4d02b_193x199.png) 3.观察CAD中高程点块参照属性,只要是包含height参数的GCD块,就可以利用“插入-提取数据”功能输出点云的TXT文件: ![](https://img.kancloud.cn/14/c1/14c1e131d739b9c379839c61343e9fdb_349x166.png) ![](https://img.kancloud.cn/22/bb/22bb04716b7ea9660f9c5a3e4f38c840_1232x151.png) ![](https://img.kancloud.cn/eb/68/eb688d9e69255d9fb31ef49f1159638d_610x420.png) ![](https://img.kancloud.cn/b7/b6/b7b69b6e3d60c3b3b28fe19c274cb6de_614x422.png) ![](https://img.kancloud.cn/20/87/2087b22389b5c2788a3e00e1c2a52944_607x421.png) ![](https://km.glodon.com/download/attachments/59794443/image2020-3-2_0-3-30.png?version=1&modificationDate=1583078528000&api=v2)![](https://img.kancloud.cn/b5/7f/b57fb7775f8b814104d713209cec4c7e_610x418.png) ![](https://img.kancloud.cn/74/73/7473c3987aebb5dd940f89a0674dc49a_613x416.png) ![](https://img.kancloud.cn/c2/ec/c2ecaea1b41764c17cb4210aaada2dcf_611x420.png) ![](https://km.glodon.com/download/attachments/59794443/image2020-3-2_0-4-26.png?version=1&modificationDate=1583078585000&api=v2)![](https://img.kancloud.cn/6c/69/6c69d51c92214c3ff80a9dcf3e31b867_393x393.png) 4.将TXT文件第一行的文字删除,只留下第二行开始的数据。同时将数据间的空格全部替换成英文逗号,即可完成导入BIMMAKE前的地形数据准备。 ![](https://img.kancloud.cn/23/92/2392f0fabae2713d618fdb43ba5b317c_750x361.png) 5.启动BIMMAKE,点击左侧工具栏 地形创建-高程点绘制地形 按钮,进入地形创建模式。此时,上下文面板出现“导入点文件”命令,使用该命令载入步骤4中得到的TXT文件。载入完成后,即得到用于创建地形的高程点阵。 注意:在载入时,需选择单位和定位方式。单位务必选择和原始CAD单位相同。定位方式如果准备让地形与测量点进行校准,则选择自动-原点到测量点。 ![](https://img.kancloud.cn/34/c8/34c85e9ee3d9e69664784c307441b65d_1417x202.png) ![](https://img.kancloud.cn/33/8f/338ffe4524bc7730ef9e9cc1065bf0e9_216x200.png)![](https://km.glodon.com/download/thumbnails/59794443/image2020-3-2_0-21-11.png?version=1&modificationDate=1583079590000&api=v2) 6.在平面绘制包含所有高程点的轮廓线后,点击完成√,就会生成符合原始CAD数据的三维地形。 用户可以通过调整地形属性面板的相关参数,来更改地形的厚度以及等高线的显示隐藏。 ![](https://img.kancloud.cn/a7/de/a7dee6af74e83a73e99ab930b4bfc3ce_193x419.png)![](https://img.kancloud.cn/a3/a1/a3a1407aa7486aac46283035768f2217_638x531.png =500x) 7.让我切换到立面视图,观察地形与项目标高的关系。 由于我们提前将测量点设置为了-23100,地形表面建筑地坪附近原本23100绝对标高的位置已经和项目正负0的楼层1重合。用户后续在楼层1上开始建筑建模,即可完美与地形场地贴合。 ![](https://img.kancloud.cn/2a/2e/2a2eb0e409ea61b05a3a2c4b8f32f1e0_1043x363.png) 8.通过BIMMAKE导入CAD功能,我们可以导入原始CAD作为建模参照。在导入设置中,我们需要选择自动-原点到原点。由于我们并没有更改测量点的XY值,测量点与项目原点在平面上是重合的。这样可以让CAD在平面上与建好的地形模型准确重叠,方便我们参照建模。 ![](https://img.kancloud.cn/b8/eb/b8eb28c79ca01e7c878558bdec3efd3e_254x273.png)![](https://img.kancloud.cn/5c/99/5c9956a45cde10381872d72374e1e84e_1100x831.png) ## 3.通过拾取立体CAD等高线创建地形(以重庆某山地项目为例) 使用“高程点绘制地形>拾取CAD”,可以导入三维CAD文件自动生成平面、曲面地形。 操作步骤: 1.打开附件CAD文件,在三维模式下观察,发现此文件等高线是立体的,且准确反映的地形起伏。 ![](https://img.kancloud.cn/a0/c0/a0c0d07c4a7e923614efc5c9a7fff846_1114x670.png) 2.将该CAD导入BIMMAKE,并在设置中,选择“保留几何对象Z值”。导入后,在三维视图观察,导入的CAD也是三维立体的。 ![](https://img.kancloud.cn/15/a0/15a05272716b0cd1d3df896fa801ba3f_254x273.png)![](https://img.kancloud.cn/a0/c9/a0c93b94d311d8415b4cfb461e398077_1094x735.png)3.点击左侧工具栏 地形创建-高程点绘制地形 按钮,进入地形创建模式。此时,上下文面板出现“拾取”命令,点击该命令,鼠标提示选择CAD等高线,此时单击导入的立体CAD,即可得到程序自动解析出的高程点阵。完成地形后,在属性面板开启等高线显示,我们会发现生成的地形等高线与原始导入的CAD等高线几乎完全重合,说明BIMMAKE生成的地形非常精确可靠。 ![](https://img.kancloud.cn/22/2b/222b3a538cf35b7f6128ce72971719d0_1415x202.png) ![](https://img.kancloud.cn/1b/01/1b01ad9582bdc5fce82ebddcc0eab784_1269x847.png) ![](https://img.kancloud.cn/1d/f1/1df135e9c4dd2573554747dc541ec8ec_1194x815.png) ***** ## 4\. 编辑地形 完成绘制的地形支持修改高程点和地形边界。 操作步骤: 1.选中地形,上下文面板浮现“编辑地形按钮”。单机该命令可回到地形创建模式,重新回到地形创建模式。 ![](https://img.kancloud.cn/9c/4a/9c4a7e83a5835dbfae8751938c2b6ced_1718x1008.png) 2.你可以选中高程点进行微调,或者修改地形的边界范围。 ![](https://img.kancloud.cn/f1/a0/f1a0c3b398b58afbd26d3694e66446ed_1714x1008.png) >[danger] 在生成地形后,地形将与测量点形成联动关系。此时将测量点Z值增加10m,相应的,地形也会上移10m。如果你在创建地形之前忘记设置准确的测量点,也可以通过这种方式修正地形的标高。
