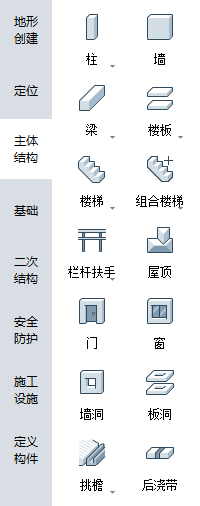

BIMMAKE支持绘制以下类型的主体结构:柱/墙/梁/楼板/楼梯/组合楼梯/栏杆扶手/屋顶/门/窗/墙洞/板洞 ![](https://img.kancloud.cn/b0/40/b04015dfe91b27b5c105864754faad1d_200x506.png) ## 1.柱 ![](https://img.kancloud.cn/6e/ee/6eee01edd2dbccf2cfec960a2f19b2bc_48x65.png)![](https://img.kancloud.cn/4c/d0/4cd0a41c636ad5b8c48fd9e18512ff78_122x46.png) 几何造型:创建矩形柱、圆柱、L 形柱、T 形柱、Z 形柱、自定义截面柱; 放置方式:垂直柱、斜柱。 **操作步骤:** 点击【构件工具栏】>主体结构,选择“柱”,点击插入点,完成放置。 创建出来的柱子可以通过属性面板切换族类型、修改具体属性。 ## 2.墙 ![](https://img.kancloud.cn/ff/73/ff73c4f6a9623664f2bee72b7c4886b0_48x65.png) 可以创建标准墙、变截面墙。 **操作步骤:** 点击【构件工具栏】>主体结构,选择“墙”,点击起点和终点,完成绘制。绘制方式支持直线、弧线、矩形。 创建后的墙可以通过属性面板切换族类型、修改具体属性。 ## 3.梁 ![](https://img.kancloud.cn/d2/17/d2174cbd36cf0841a1caf2672ceeb817_48x65.png)![](https://img.kancloud.cn/f3/0a/f30ab973aa8122cac5ec7b465a4583fb_122x46.png) 几何造型:创建矩形梁、T 型梁、自定义截面梁、变截面梁。 **操作步骤:** 点击【构件工具栏】>主体结构,选择“梁”,点击起点和终点,完成绘制。绘 制方式支持直线、弧线、矩形。 创建后的梁可以通过属性面板切换族类型、修改具体属性。 ## 4.楼板 ![](https://img.kancloud.cn/5f/22/5f225ceca139c44b110f32f5a6ad5a61_48x65.png)![](https://img.kancloud.cn/39/62/39620bb37a912c3f2ec955436986c371_122x46.png) 可以绘制楼板,定义楼板坡度,还可以根据封闭区域自动识别生成楼板。 ![](https://img.kancloud.cn/d8/bd/d8bd95c44cfa1abf6fe7177c5503fade_296x306.png) **操作步骤:** 点击【构件工具栏】>主体结构,选择“楼板”,进入编辑轮廓模式,绘制封闭 楼板轮廓线,点击“√”完成绘制。编辑模式绘制方式支持直线、弧线、矩形。 创建后的楼板可以通过属性面板切换族类型、修改具体属性。 ## 5.楼梯 ![](https://img.kancloud.cn/17/f1/17f1d1d61fd69a7b02ea06e9e0e7ddcb_48x65.png)![](https://img.kancloud.cn/a5/35/a535ee13cc59c6de5c57501e40432d49_126x46.png) 可以绘制装配式楼梯、整体浇筑楼梯。 **操作步骤:** 点击【构件工具栏】>主体结构,选择“楼梯”,点击插入点,完成放置。 创建后的楼梯可以通过属性面板切换族类型、修改具体属性。 ## 6.组合楼梯 ![](https://img.kancloud.cn/d3/16/d316278dcc807ff605a53c0ad216873b_48x65.png)![](https://img.kancloud.cn/3a/8b/3a8b26de7f3eb0a1d4bd06ffb8093703_134x88.png) 可以分别绘制梯段、平台、梯梁、自定义截面梯梁。 **操作步骤:** 点击【构件工具栏】>主体结构,点击“组合楼梯”,选择“梯段”,点击插入点,完成放置。 选择“平台”,进入编辑轮廓模式,绘制封闭平台轮廓线,点击“√”完成绘制。编辑模式绘制方式支持直线、圆弧、矩形。 选择“绘制梯梁”,点击起点和终点,完成绘制。绘制方式支持直梁、弧梁、矩形梁、拾取创建。 选择“自定义截面梁”,进入编辑轮廓模式,绘制封闭轮廓线,编辑模式绘制方式支持直线、矩形,点击“√”退出编辑模式,点击起点和终点,完成绘制。 创建后的梯段、平台、梯梁、自定义截面梯梁均可以通过属性面板切换族类型、修改具体属性。 ![](https://img.kancloud.cn/3d/68/3d68d9d473dca7198812cd457f8c3ed6_815x376.png) ## 7.栏杆扶手 ![](https://img.kancloud.cn/67/85/67855cb6bb33aecd89bbf819ecb41b2f_48x65.png)![](https://img.kancloud.cn/e5/f7/e5f769903884ba5abeddf0a4096e0f34_122x67.png) 栏杆扶手可以直接绘制迹线生成模型,绘制后支持编辑迹线继续修改。 **操作步骤:** 点击【构件工具栏】>主体结构,选择“栏杆扶手”>绘制,点击插入点,完成放置。 栏杆扶手可以通过属性面板切换族类型、修改具体属性。 选择“栏杆扶手”>楼梯放置栏杆,或梯梁放置栏杆,单击需要放置栏杆扶手的:整体浇注式楼梯、装配式楼梯 ![](https://img.kancloud.cn/e0/7c/e07c2f5b4eba19cb7ed89609f0f1919e_652x527.png =x500) >[danger] 注意:目前组合楼梯命令创建的梯段、平台、梯梁,不支持自动放置栏杆扶手; > 如需栏杆扶手和楼梯一起移动、旋转、复制等通用编辑,需要选中2个对象 ## 8.屋顶 ![](https://img.kancloud.cn/ab/68/ab68d51b89c91e77d4b7ad35e8466490_48x65.png) **操作步骤:** 点击【构件工具栏】>主体结构,选择“屋顶”,进入编辑模式: ![](https://img.kancloud.cn/09/41/0941c2279cef20eda807fd3d2a7c9450_237x101.png) * 绘制封闭轮廓线作为屋顶边界线,支持创建:直线、 矩形、圆形、弧形等草图线。屋顶支持绘制多个内轮廓为边界; * 通过角度或坡度比定义屋面坡度,选中需要添加坡度的屋顶轮廓线,在属性面板勾选“定义屋顶坡度”,修改角度或坡度比; ![](https://img.kancloud.cn/86/12/8612c7efdd328c6744ee865ce96cff8c_356x227.png =220x) * 通过坡度箭头定义屋面坡度,在ribbon点击绘制坡度箭头命令 ![](https://img.kancloud.cn/fb/a8/fba862e6de31be1ac400107651a5dd3a_24x25.png),绘制直线定义坡度箭头。所有坡度箭头的尾部都必须位于屋顶边界线上,一个轮廓线只能关联一个坡度箭头。 * 通过角度、高度差或坡度比的方式定义坡度箭头的比例。 ![](https://img.kancloud.cn/52/b8/52b871bb1d5a96f2431d40c56579193a_353x293.png =x220) ![](https://img.kancloud.cn/e4/19/e41911b49fa1b4efacc9b55b97359f29_1106x413.png) ![](https://img.kancloud.cn/ae/43/ae43b997fdcdc888b94e1323a809377f_1274x846.png) 点击“√”完成屋顶编辑,生成屋顶的实体模型 ![](https://img.kancloud.cn/21/31/213126b39e528fcd08c6afe7aec09222_1034x621.png) ## 9.门 ![](https://img.kancloud.cn/02/b7/02b71dc6993fa78a230f7829082c76de_48x65.png) 可以在墙上绘制门。绘制后的门可以选中,进行相关编辑操作。 **操作步骤:** 点击【构件工具栏】>主体结构,选择“门”,在墙上选择插入点放置,即可 完成绘制。 ## 10.窗 ![](https://img.kancloud.cn/3a/52/3a52b5ca6e5d8d924923bae2f8a94d1c_48x65.png) 可以在墙上绘制窗。绘制后的窗可以选中,进行相关编辑操作。 **操作步骤:** 点击【构件工具栏】>主体结构,选择“窗”,在墙上选择插入点放置,即可 完成绘制。 ## 11.墙洞 ![](https://img.kancloud.cn/75/31/75316b403515c488197b723530850cde_48x65.png) 可以在墙上绘制墙洞。绘制后的墙洞可以选中,进行相关编辑操作。 **操作步骤:** 点击【构件工具栏】>主体结构,选择“墙洞”,在墙上选择插入点放置,即可 完成绘制。 ## 12.板洞 ![](https://img.kancloud.cn/b3/e6/b3e6453f897019f35fad1100002090d5_48x65.png) **操作步骤:** 点击【构件工具栏】>主体结构,选择“板洞”,点击楼板某一个面,进入编辑 模式,绘制板洞轮廓线,点击“√”完成绘制。编辑模式绘制方式支持直线、弧线、矩形。 ![](https://box.kancloud.cn/e64311dedd6cd696f164c8b962c2861e_979x573.png) ## 13.挑檐 ![](https://img.kancloud.cn/3a/9b/3a9b850d6c3315ecd00da931304a31cd_74x79.png) 挑檐创建分为【挑檐绘制】及【定义截面挑檐】。可以绘制挑檐或者自定义截面挑檐。 ![](https://img.kancloud.cn/ac/f0/acf088454b95d86cc856454ebcf826c1_199x194.png) **【绘制挑檐】操作步骤:** 点击【构件工具栏】>主体结构,选择“挑檐>绘制挑檐”,点击**楼板或地形表面**,进入绘制 模式,绘制挑檐路径线,点击“ESC”完成绘制。编辑模式绘制方式支持直线、弧线、矩形。 ![](https://img.kancloud.cn/0e/d9/0ed9bfcf54ee537b8603516fcfae57da_1157x560.png) **【自定义截面挑檐】操作步骤:点击【构件工具栏】>主体结构,选择“挑檐>自定义截面挑檐”,点击楼板或地形表面**,进入编辑 模式,绘制挑檐轮廓线,点击“√”完成绘制。入绘制 模式,绘制挑檐路径线,点击“ESC”完成绘制。编辑模式绘制方式支持直线、弧线、矩形。 ![](https://img.kancloud.cn/65/a7/65a70b51f8b837233de3ab45655123c1_746x445.png =x468) ![](https://img.kancloud.cn/96/01/96012afb87602862c93f73cb6315877b_909x595.png =800x500) ## 14.后浇带 ![](https://img.kancloud.cn/45/a1/45a1ec28cb30bbd69a5e33219a17d01f_76x71.png) 可以根据施工流水段,主体结构创建后浇带。 **操作步骤:** 点击【构件工具栏】>主体结构,选择“后浇带”,进入绘制 模式,绘制挑后浇带径线,点击“ESC”完成绘制。编辑模式绘制方式支持直线、弧线、矩形。 ![](https://img.kancloud.cn/81/e0/81e0a6503267b3db83df25d6b2f41c19_1129x567.png) ![](https://img.kancloud.cn/8d/26/8d2692d32c48a57c10a5bd3ffd45678c_1048x664.png)
