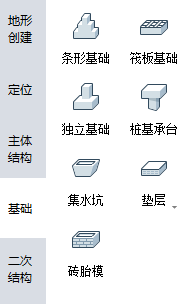

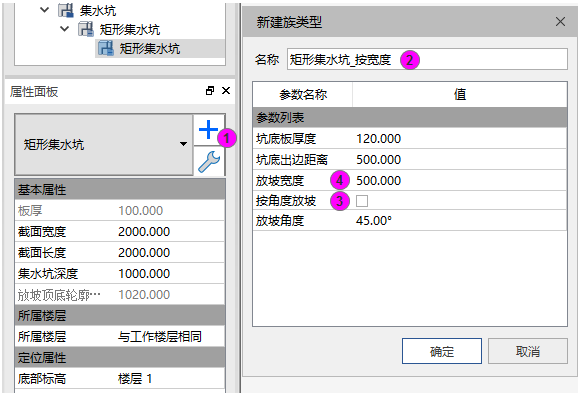

BIMMAKE支持绘制以下种类的基础:条形基础/筏板基础/独立基础/桩基承台/集水坑/垫层 ![](https://img.kancloud.cn/50/e2/50e24f7e16c1cb7e2558f13bb94b430f_201x300.png) ## 1.条形基础 ![](https://img.kancloud.cn/ef/2c/ef2c76585178d62708a5beb0f7514929_147x120.png) 目前可以绘制矩形条基、T型条基、自定义截面条形基础。 **操作步骤:** 点击【构件工具栏】➤基础,选择“条形基础”➤选择绘制方式(直线、弧线或 矩形)➤在视口绘制 ![](https://box.kancloud.cn/a1eda7ebf679413f1674f01c761d4387_274x369.png) ## 2.筏板基础 ![](https://img.kancloud.cn/d8/bb/d8bba2404a9d5e40bcb3cd1dac011445_48x65.png) 绘制方式同楼板。 ## 3.独立基础 ![](https://img.kancloud.cn/2a/af/2aaf0d13d6c4c2d96c25b2c1aa06877c_48x65.png) 可以单击创建独立基础, 支持放置时旋转、切换插入点。 ![](https://img.kancloud.cn/54/c7/54c79fbc4946f598d0de54ddb14450cc_508x407.png) ## 4.桩基承台 ![](https://img.kancloud.cn/d9/74/d974dda71d40372e1115a6a462b96c63_48x65.png) 绘制方式同独立基础 ![](https://img.kancloud.cn/c4/98/c498fe3a5aef6bc5a782b46c38cdef90_502x406.png) ## 5.集水坑 ![](https://img.kancloud.cn/44/e2/44e2b6605573a27a7972431aa87a6afa_48x65.png) **操作步骤:** 点击【构件工具栏】➤基础,选择“集水坑”➤放置集水坑 ![](https://img.kancloud.cn/d8/f1/d8f19b941dd6b65c2364353128c12e7f_992x618.png =502x400) >[danger] 注意:集水坑需在筏板基础上放置; > 如需自定义集水坑,请基于矩形集水坑族修改,或从“基于板的族”新建集水坑,载入项目使用。 项目模板中提供的矩形集水坑族,侧壁的放坡形式,支持两种方式:按角度放坡、按宽度放坡 如需按宽度放坡: 1、选中集水坑族 2、修改实例参数,不勾选“按角度放坡”,修改所需的放坡宽度 ![](https://img.kancloud.cn/55/e3/55e3124585c3dde6a20faa96bab87f71_230x441.png) ## 6.垫层 ![](https://img.kancloud.cn/c2/2e/c22ee9805e13bb3d82b3cb3ff320c8a7_48x65.png)![](https://img.kancloud.cn/ed/9e/ed9eb99b4691e3072302897509046112_106x67.png) 支持点式、线式、面式三种方式,创建垫层 垫层(点式):单点创建 ![](https://img.kancloud.cn/6f/a7/6fa761e6df569c5472fc382c512d6df6_347x155.png) 垫层(线式):两点创建 ![](https://img.kancloud.cn/22/d7/22d756b6a97d777dfc66eaf61738ea14_338x164.png) 垫层(面式):轮廓创建 ![](https://img.kancloud.cn/46/a5/46a5dbfd48718448d4da36723d8ca16b_336x164.png) ## 7.砖胎模 ![](https://img.kancloud.cn/dc/be/dcbe4269ef2675baa7b2d8c43bf946c6_105x75.png) 砖胎模,根据现场施工情况,布置砖胎模。 **操作步骤:** 点击【构件工具栏】➤基础,选择“砖胎模”➤选择绘制方式(直线、弧线或 矩形)➤在视口绘制。 ![](https://img.kancloud.cn/c4/bd/c4bd216edb53a10c58ea6d091563c531_1015x621.png) ![](https://img.kancloud.cn/a7/08/a70800320656e36f3649855ea5a5af37_1114x641.png) ## 8.柱墩 ![](https://img.kancloud.cn/e6/34/e634f6f7cca3739e467640ea3f289aae_54x63.png) 柱墩,根据现场施工情况,在筏板基础上布置柱墩。 可以单击创建, 支持放置后旋转、是否勾选左下角点。 **操作步骤:** 点击【构件工具栏】➤基础,点击柱墩,直接放置 目前直接创建以下族:从左到右为 矩形上柱墩、矩形下柱墩、棱台形上柱墩、棱台形下柱墩。更多族可以从构件坞插件上下载。 ![](https://img.kancloud.cn/17/90/179078de465c6c909b375cac5830b8d7_846x214.png)
