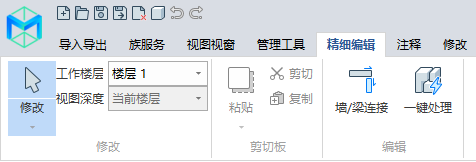

![](https://img.kancloud.cn/dd/be/ddbe70549ef6957def5a0dfdd8a4341f_476x162.png) ## 1.墙/梁连接 ### 1.1使用场景 用于调整存在连接关系的两个墙,或两个梁的连接顺序,以便于生成合理的几何形体结果。 ### 1.2操作步骤 a、在“编辑”分组➤单击“墙/梁连接” b、选择第一根待长的墙/梁。选择时仍显示伸长箭头,选择结束后箭头消失。 c、再选择第二根待缩短的梁/墙,与上一个对象形成“平接“。 ![](https://img.kancloud.cn/9f/87/9f8756e99653c4f80d13e365041c0a4a_886x212.png) ## 2.一键处理 ### 2.1使用场景 批量处理一次结构墙、梁、板、柱,及二次结构模型的几何关系,对检测到模型问题进行批量、快速地修复。 ### 2.2操作步骤 a、在“编辑”分组➤单击“一键处理”命令 b、弹出“一键处理设置”对话框 ➤ 确定模型的处理范围➤设置模型的处理规则 ➤ 点击“确定” c、开始处理并进度条显示,等待完成 ![](https://img.kancloud.cn/cb/51/cb51023463727c1877d80e75da8d678d_396x756.png) ### 2.3处理范围 #### a.按楼层处理 选择要一键处理的楼层标高,默认项目内标高全部勾选; 如勾选某标高,则构件的所属楼层为该标高的土建构件会都会被处理。 >[danger] 注意:如果项目规模较大,建议分楼层进行一键处理,总时间会小于全部楼层一键处理。 #### b.按选择范围处理 点击“按选择范围处理“ ➤进入多选模式,选择多个需要处理的构件➤点击“√”确定选择集➤程序自动批量处理 ### 2.4模型修复 勾选“模型修复”,按选项分别进行批量修复处理 ![](https://img.kancloud.cn/c3/37/c337179a78a71c747f74410b94275bb0_376x76.png) #### a.重合模型清除 * 完全重合的模型: 当两个或者多个模型完全重合且构件类别相同时,保留先创建的对象,删除后创建的对象。 当两个或者多个模型完全重合且构件类别不同时,按如下顺序保留:一次结构(柱>梁>墙>板)>二次结构(柱>梁>墙>板) * 包含重合的模型: 当出现包含重合,且构件类别相同时,将被包含的对象(无论多少个)都被删除; 跨类别包含去重顺序:一次结构(柱>梁>墙>板)>二次结构(柱>梁>墙>板>) 不会进行逆顺序的包含重合去重; 即:一次结构梁包含一次结构墙,去除一次结构墙;一次结构墙包含一次结构梁,不去除一次结构梁; #### b.墙-墙连接创建 首先,一次结构墙互相连接,按墙厚决定互相连接的墙延长、缩短的优先级; 然后,一次结构墙 连接 二次结构墙;一次结构墙连接优先级较高; 最后,二次结构墙互相连接,同类墙之间连接优先级同一次结构墙。 #### c.梁-梁连接创建 首先,一次结构梁互相连接,按梁端部支撑条件,梁长度、截面高度等决定连接优先级; 然后,一次结构梁 连接 二次结构梁;一次结构梁连接优先级较高; 最后,二次结构梁互相连接,同类梁之间连接优先级同一次结构梁。 #### d.梁-柱连接创建 梁-柱连接,是把梁的定位线端点,移动到柱的轮廓边缘。 一次结构梁,与一次结构柱进行连接; 二次结构梁,与所有柱进行连接 ### 2.5模型打断 勾选“模型打断”,按选项分别进行批量打断处理 ![](https://img.kancloud.cn/21/63/216318863d1f8728ce32cf087b5c33c2_376x76.png) 勾选“结构梁”:一次结构梁,被一次结构柱、一次结构墙、一次结构梁打断,不受二次结构影响; 勾选“过梁”:二次结构梁,被所有柱、墙、梁打断,被梁打断时,一次结构梁> 二次结构梁(同类别梁,按端部支撑条件,长度、截面高度等,决定优先级); 勾选“剪力墙”:一次结构墙被 一次结构柱、一次结构墙打断,墙墙之间,按墙厚决定优先级; 勾选“砌体墙”:二次结构墙被所有柱、墙打断,被墙打断时,一次结构墙> 二次结构墙(同类别墙,按墙厚决定优先级); 勾选“结构板”:混凝土板,被一次结构墙、梁、柱扣减拆分为多个独立小板,不受二次结构影响; ### 2.6模型扣减 >[danger] 注意:被扣减后没有实体的构件,会被认为是微小构件,自动清除。 #### 1.设置一次结构之间,二次结构之间的模型扣减规则 ![](https://img.kancloud.cn/7f/59/7f59b214032f316154895ca41b055c39_271x156.png) ### 2.7一次结构扣减二次结构 勾选“一次结构扣减二次结构”,则所有二次结构都会被一次结构扣减; 详细扣减项,可单击![](https://img.kancloud.cn/29/01/29016be3d46dc07cff6f463a7dd4218c_25x25.png)确认设置 ![](https://img.kancloud.cn/3c/3f/3c3ff66cf15f7accc16eb97fdd875a0f_376x326.png) ### 2.8.一次结构梁墙扣减 可选项:剪力墙切结构梁/ 结构梁切剪力墙 ### 2.9.二次结构梁墙扣减 可选项:过梁切砌体墙/ 砌体墙切过梁
