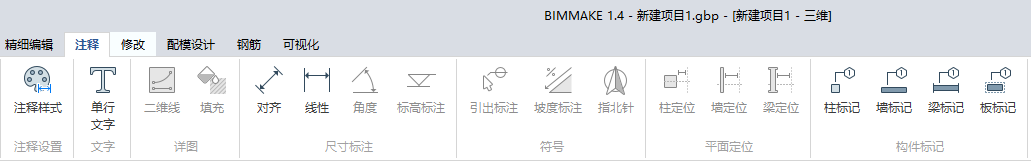

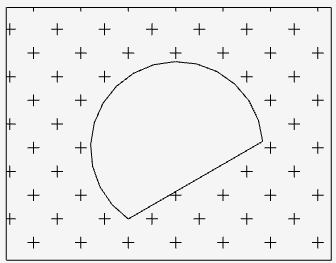

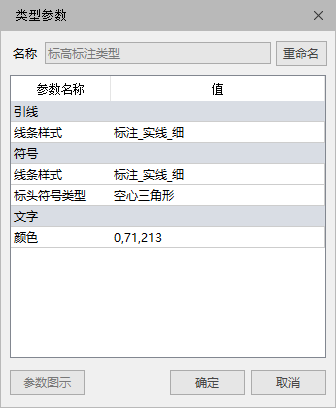

在注释选项卡中,我们提供了注释设置、单行文字、详图标注、尺寸标注、符号标注、构件平面定位和构件标记等功能 ![](https://img.kancloud.cn/b5/52/b552ecedfb6702eeee808c9f3e90c5e0_1147x100.png) ## 1\. 注释样式 注释样式中可设置 "对齐"、"线性"、"构件平面定位"和"构件标记"的全局字高、文字标注、高程标注、尺寸标注相关信息格式。 ![](https://img.kancloud.cn/16/ad/16ad40a30bab907e4940ade2b4c0ba2d_271x396.png =272x) ## 2\. 单行文字 点击“单行文字”命令,在视图中单击确定文字插入点,在“文字信息”弹窗中输入文字内容、文字高度、文字角度等参数,完成文字创建; 属性:创建完成后可以选中单行文字,在属性面板中可修改:文字、字体、大小的属性; ![](https://img.kancloud.cn/f0/ec/f0ecef6adbcf45674e20a64428b51d6d_360x243.png)![](https://img.kancloud.cn/43/9b/439bd32899824519efec91937cad4f90_230x209.png) ## 3\. 二维线 使用“二维线”命令可以在当前视图创建二维线,支持直线、矩形、圆弧、起终点弧、椭圆弧、圆等多种绘制方式; 二维线只支持在:平面、立面、剖面视图下创建,不支持在三维视图下创建; 二维线可以设置线样式,选择不同的线样式可以调整二维线的线型、线宽、线颜色。 ![](https://img.kancloud.cn/e3/20/e320f611de83025474d716f9e84adf68_689x534.png =500x) ## 4\. 填充 在平立剖面视图下可以使用“填充”命令,进入编辑模式后通过多种绘制方式绘制填充轮廓,确认后即可创建填充图案; 填充支持两层嵌套,会以外层轮廓生成边界并扣减内层轮廓; ![](https://img.kancloud.cn/b0/40/b0407a7740fd85e0e12cbf31f967a42a_659x512.png =400x) 填充支持设置边界可见、图案类型、图案信息等参数信息; 当调整当前视图比例时,会同步影响该视图下填充的图案显示比例。 ![](https://img.kancloud.cn/1d/31/1d3132946550873a29ea98f1d45e158d_561x398.png) ## 5.对齐标注、线性标注 可以使用“对齐尺寸标注”、“线性尺寸标注”进行连续标注 ![](https://img.kancloud.cn/d8/e0/d8e08f775ac71d994ea3eb68eeeae18d_975x261.png) ## 6.角度标注 “角度标注”用于标注不同构件边线之间的角度参数,支持连续标注; 在类型参数中,可以自由设置角度标注的尺寸线样式、尺寸界线样式、箭头符号以及文字样式。 ![](https://img.kancloud.cn/78/10/78103a5e7f2e1b54d71c9e7eb187d0e0_405x408.png)![](https://img.kancloud.cn/01/d7/01d7cfb8c1f578491bbc6182bd7dfc99_336x408.png) ## 7.标高标注、高程标注 “标高标注”用于标注平面、立面、剖面下构件上选定位置相对**原点**的高度; “高程标注”用于标注平面、立面、剖面下构件上选定位置相对**测量点**的高度; (在"地形创建"--"校准测量点"中可以设置测量点的位置) 标高/高程标注支持设置上下标头、引线样式、标头样式以及标注的文字颜色。 ![](https://img.kancloud.cn/f5/36/f536afa9d3dcb08a9b5093433bff8fb4_382x217.png) ![](https://img.kancloud.cn/7e/af/7eaf8bd3f619cb73b43dfcac066affea_336x408.png) ## 8.坐标标注 “坐标标注”用于标注平面、立面、剖面下构件上选定位置相对**原点/测量点**的X、Y坐标; 需注意:X、Y为测量坐标系,一般X指北/南方向,Y指东/西方向。 坐标标注支持设置折断线样式及标注文字样式,在类型参数中可以切换坐标基准为原点/测量点。 ![](https://img.kancloud.cn/c1/7d/c17db045262cd8f449485ed13fc2e388_972x546.png =400x) ![](https://img.kancloud.cn/60/1f/601fa1bfc63bdc96902895fa01550d3c_336x408.png) ## 9.引出标注、坡度标注 “引出标注”用于在平面、立面、剖面视图,对模型中任意位置添加自定义的文字引注; ![](https://img.kancloud.cn/8a/22/8a222252bd655d57592468dc8aa93e81_433x393.png) “坡度标注”用于在平面、立面、剖面视图,用坡度标注上下、坡度等高差信息; ![](https://img.kancloud.cn/6f/37/6f370547324cae04242279f6e67456eb_529x334.png) 引出标注和坡度标注支持双击快速修改标注文字。 ## 10.指北针 “指北针”用于在平面视图,指明模型和项目的朝向; 在创建时可以自由调整指北方向,在创建完成后也可以在实例参数中修改角度; 指北针支持对于符号线样式和文字的自定义设置。 ![](https://img.kancloud.cn/11/46/11467a125b506d66b4f3e1d99d8d1313_233x238.png)![](https://img.kancloud.cn/9d/26/9d26a095c84666cc9354cf57e1bf33f7_336x408.png) ## 11.柱、墙、梁定位 (1)柱定位: 该功能用于标注柱定位相关的尺寸,目前支持矩形柱、非矩形柱、圆形柱。暂时不支持斜柱。 ![](https://img.kancloud.cn/8c/91/8c91a241b02c48b5f68f40c190666998_326x386.png =200x) 图:矩形柱定位标注 ![](https://img.kancloud.cn/21/01/2101579ed8ba6c647ee17f571c42f45f_916x651.png =600x) 图:非矩形柱定位标注 ![](https://img.kancloud.cn/56/69/5669656bae7ba2c8764ca1e6a0993e9f_304x230.png =200x) 图:圆形柱定位标注 (2)墙定位: 该功能用于标注墙定位相关的尺寸。暂不支持弧形墙和变截面墙。 ![](https://img.kancloud.cn/c6/e2/c6e20d4d7ad730fe421f81220e958ba0_1058x800.png =700x) 图:墙定位功能示意图 (3)梁定位: 该功能用于标注梁定位相关的尺寸。暂不支持弧形梁和变截面梁。 ![](https://img.kancloud.cn/58/cf/58cf8acb4fba0f2511653e343a932c08_476x425.png =200x) 图:梁定位功能示意图 ## 12.柱、墙、梁、板标记 可以通过“相对基面”设置标注的高程的基面位置;通过“显示高程”设置是否要显示高程。 ![](https://img.kancloud.cn/76/eb/76ebaa32279f011935d76408b116f455_220x140.png) ![](https://img.kancloud.cn/7c/0c/7c0cb5609e263332becf3515d396d149_618x335.png =600x) 图:柱标记功能示意图 ![](https://img.kancloud.cn/f0/94/f094d032e4ab559b67359207a4339ae6_784x525.png =600x) 图:墙标记功能示意图 ![](https://img.kancloud.cn/d0/bf/d0bf585d6b158cbfc7a82abfa44b80aa_922x539.png =600x) 图:梁标记功能示意图 ![](https://img.kancloud.cn/d2/ef/d2efd4a5358849334c4382193eee791d_756x744.png =600x) 图:板标记功能示意图
