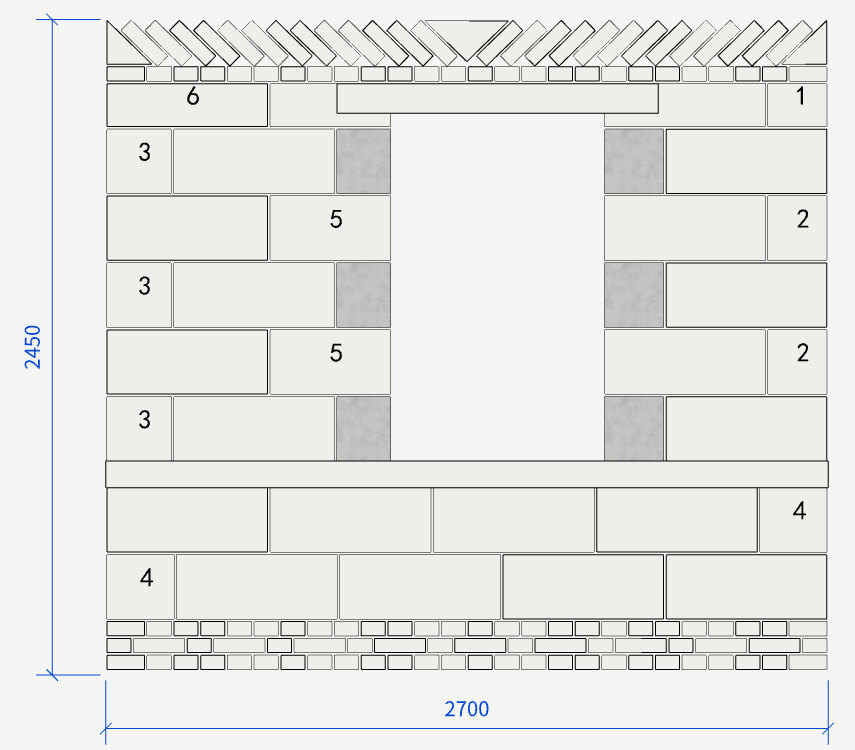

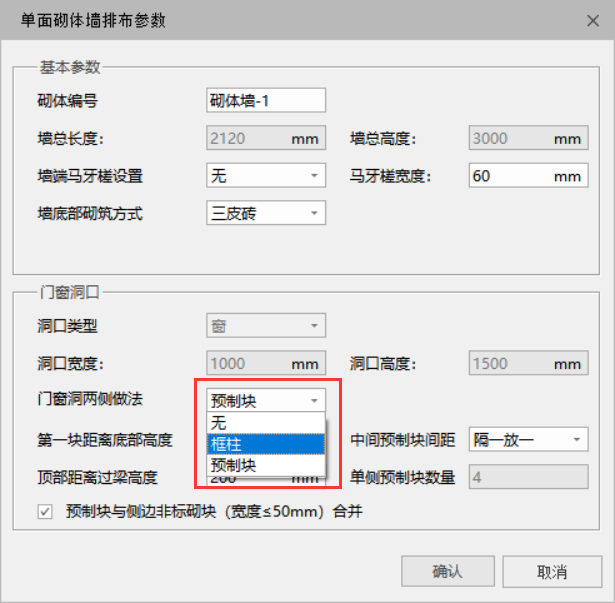

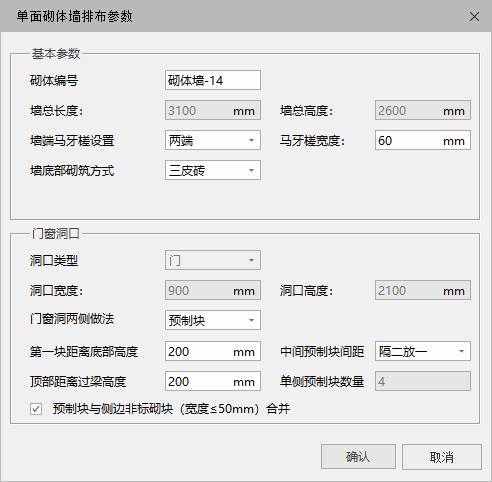

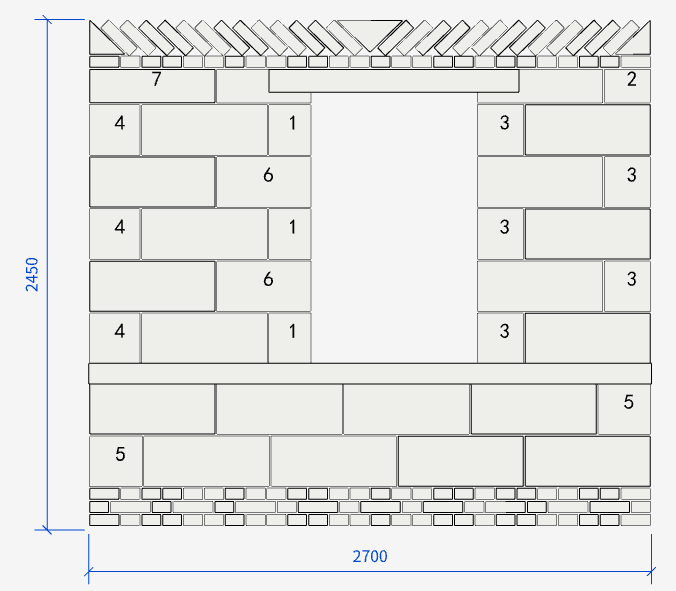

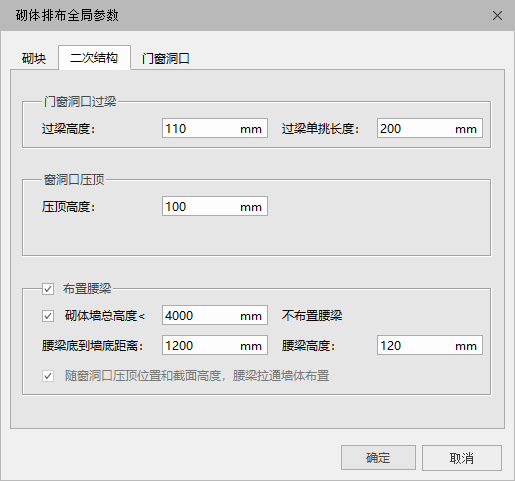

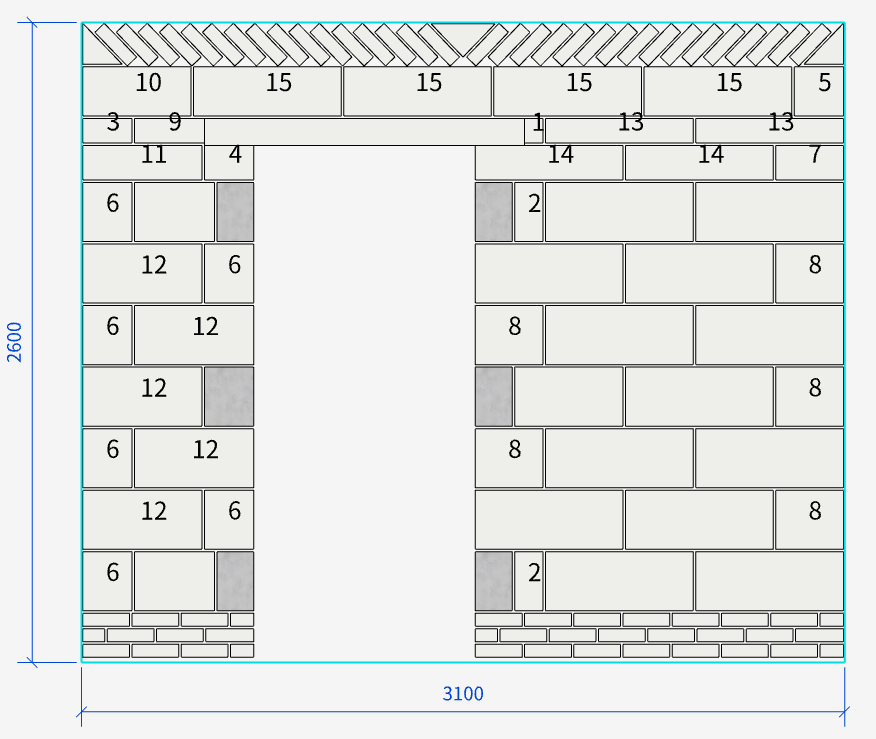

主要包括砌体设置及单墙排布。 ![](https://img.kancloud.cn/c2/ec/c2ec15ffe0ed80aaed705d568de56337_206x301.png) 操作步骤: 1、先点击“砌体设置”,设置后点击确定 ![](https://img.kancloud.cn/87/fd/87fd42eb41d7a32072688ac1105f00a9_515x481.png) 2、选中砌体墙 3、点击“单墙排布”,出现单墙排布面板,设置好参数后,点击确定即可。 ![](https://img.kancloud.cn/b0/59/b0598239dbfc630692760b2d4eda4b54_492x625.png) ![](https://img.kancloud.cn/e1/09/e109e0a08ec0ff6a53767781593d08df_1255x858.png) 关键场景排布结果: * 交叉墙咬槎排布(随整体排布): ![](https://img.kancloud.cn/10/72/1072dad66a7dbc4a5635dc1c9ee4d5c8_1241x423.png) * 两个洞口的砌体墙排布(随整体排布): ![](https://img.kancloud.cn/3c/60/3c601aad7a1cd6dfd1aa6accfc1b1515_930x569.png =600x) **详细参数释义:** ## 砌体设置 主要设置砌块规格、二次结构规格及门窗洞口框柱、预制块规格。 ### 1.设置砌块参数 墙顶部的塞缝砖、底部的三皮砖,支持2种规格(LxBxH):190x90x53、200x95x53; 墙身砌块,内置选项支持6种规格(LxBxH):600x200x240、600x100x240、600x200x300、600x100x300、395x190x195、395x90x195; 更多规格请选择“自定义规格LxBxH”,输入需要的尺寸参数。 斜塞砖排布方向为“外八字”,砌块砌筑方式为“全顺”,三皮砖砌筑方式为“一顺一丁”; 塞缝砖之间的灰缝厚度默认为10mm,暂不支持修改; ![](https://img.kancloud.cn/9c/b4/9cb4c460d58c6155acca485406947e30_515x481.png) ### 2.设置二次结构 门窗洞口顶部的过梁,支持设置构件截面高度、单挑长度; 窗洞的窗台位置布置“压顶”,支持设置构件截面高度、单挑长度; 布置腰梁,并勾选“砌体墙总高度< 输入高度mm 不布置腰梁”,会自动过滤不需要布置腰梁的墙体;如不勾选,则默认选中对象一定布置腰梁。 ![](https://img.kancloud.cn/95/ed/95edef0eede9a387a539778a141ced62_515x481.png) ### 3.设置门窗洞口 门洞、窗洞的框柱,支持分别设置截面宽度(截面高度默认随墙厚); 门洞、窗洞的预制块,预制块宽度随墙厚度,高度随砌块高度,预制块长度默认200mm,支持用户输入修改。 ![](https://img.kancloud.cn/62/fa/62faab951e6b712643d2c60295c92cc9_515x481.png) ## 单墙排布 ![](https://img.kancloud.cn/b0/59/b0598239dbfc630692760b2d4eda4b54_492x625.png) ### 1.基本参数 砌体编号,在设置面板支持修改;影响:砌体编号、工程量统计excel表名称、砌体排版视图名称; >[danger] 注意:同一个项目中,砌体编号不允许重复 墙端马牙槎设置,识别当前墙体与项目中其他一次、二次结构的几何相交关系,判断是否设置马牙槎; 可自定义修改马牙槎设置,可选项:无、左端、右端、两端; 马牙槎宽度,建议输入范围\[50,200\]mm,默认马牙槎高度为一块砌块高度; 墙底部砌筑方式,可选项:三皮砖、导墙、三皮砖加导墙、无; * 当选项包含“三皮砖”时,墙底部砌筑高度由实心砖自身尺寸和水平灰缝决定; * 当选项为“三皮砖加导墙”时,可以指定三皮砖区域在墙体左侧还是右侧,三皮砖区域水平长度; ![](https://img.kancloud.cn/00/b5/00b54b85266dad9a35bfae24c4557733_1258x654.png) ![](https://img.kancloud.cn/0e/a4/0ea47840b469b4d7a15936c6313df7a2_1179x604.png) ### 2、排布方式 ![](https://img.kancloud.cn/91/ab/91ab88f9213682a54811d609cd5132e4_488x140.png) 排布顺序:目前从下到上排布。 洞口排布:包括随整体排布、分区排布两种排布方式,默认“随整体排布”。 以下场景:交叉墙咬槎组砌、不落地的门窗洞、窗压顶单独悬挑排布,建议使用“随整体排布”。其他场景两种排布方式都可以。 * 随整体排布 含门窗洞口的砌体墙跟不含门窗洞口的砌体墙排布方式相同,门窗洞口处排布主要做扣减处理。 支持多个洞口排布,支持不落地的门窗洞的排布等常见场景。 * 分区排布 在分区排布模式下,除以下场景不支持,其他场景均支持。 不支持交叉墙咬槎组砌,只支持单墙独立排布; 不支持排布含多个洞口的砌体墙; 不支持不落地的门窗洞的排布。 ### 3、门窗洞口 单墙排布自动识别出砌体墙的门洞和窗洞显示出来,门窗洞两侧做法支持预制块、框柱、无。暂不支持交互修改门窗洞口的框柱截面宽度; >[danger] 注意:当墙面有窗洞时,无论是否布置腰梁,都会随压顶高度和截面生成拉通整个墙面的腰梁 ### 3.1.预制块做法 通过调整这些参数,排布门窗洞。预制块排布对整体的排布不影响,通过输入宽度切除砌块方式布置预制块。 * 第一块距离底部高度:预制块中心点距离门底高度,底部如果有导墙或三皮砖,从导墙/三皮砖以上开始计算。 输入的高度值,在某行砌块高度范围内时,则预制块排布在该行砌块中。 * 中间预制块间距:预制块中心间距,支持隔一放一、隔二放一、隔三放一,如:隔一放一为间隔一个砌块放一个预制块。 * 顶部距离过梁高度:预制块中心点距离过梁底边高度。 * 单侧预制块数量:软件根据参数设置自动计算出单侧预制块数量显示。 预制块与侧边非标砌块合并:软件模型侧边非标砌块宽度≤50mm自动合并,也可以取消勾选不合并。 ![](https://img.kancloud.cn/cf/a4/cfa4676b674555bffdb7e5a96392fede_492x207.png) 排布结果如下: 随整体排布: ![](https://img.kancloud.cn/97/3e/973e69a22e6d0ece3dfa17a25b1b3f09_884x655.png =600x) ![](https://img.kancloud.cn/e4/ff/e4ffe71fac209d5cc5a1d9dba3f3a10f_720x765.png =600x) 分区排布: ![](https://img.kancloud.cn/66/dd/66dde2333ec5ea5dbb098d8a0fde8b77_1024x769.png =600x) ![](https://img.kancloud.cn/51/18/5118ce5645e1c2bb2a1564fafe9818dc_726x762.png =600x) ### 3.2.框柱做法 门窗洞口两侧做法选择“框柱”时,排布效果如图: ![](https://img.kancloud.cn/db/1a/db1a44570f8598bc75a6cc08f1ce520f_945x703.png =600x) ![](https://img.kancloud.cn/b3/20/b32032c4a99400b959387f8903f374d5_668x693.png =600x) ### 3.3.无 门窗洞口两侧没有做法,砌块直接砌筑到洞口边,效果如图: ![](https://img.kancloud.cn/e8/b0/e8b0a682e820d7d6b6261256c6dd773f_947x723.png =600x)
