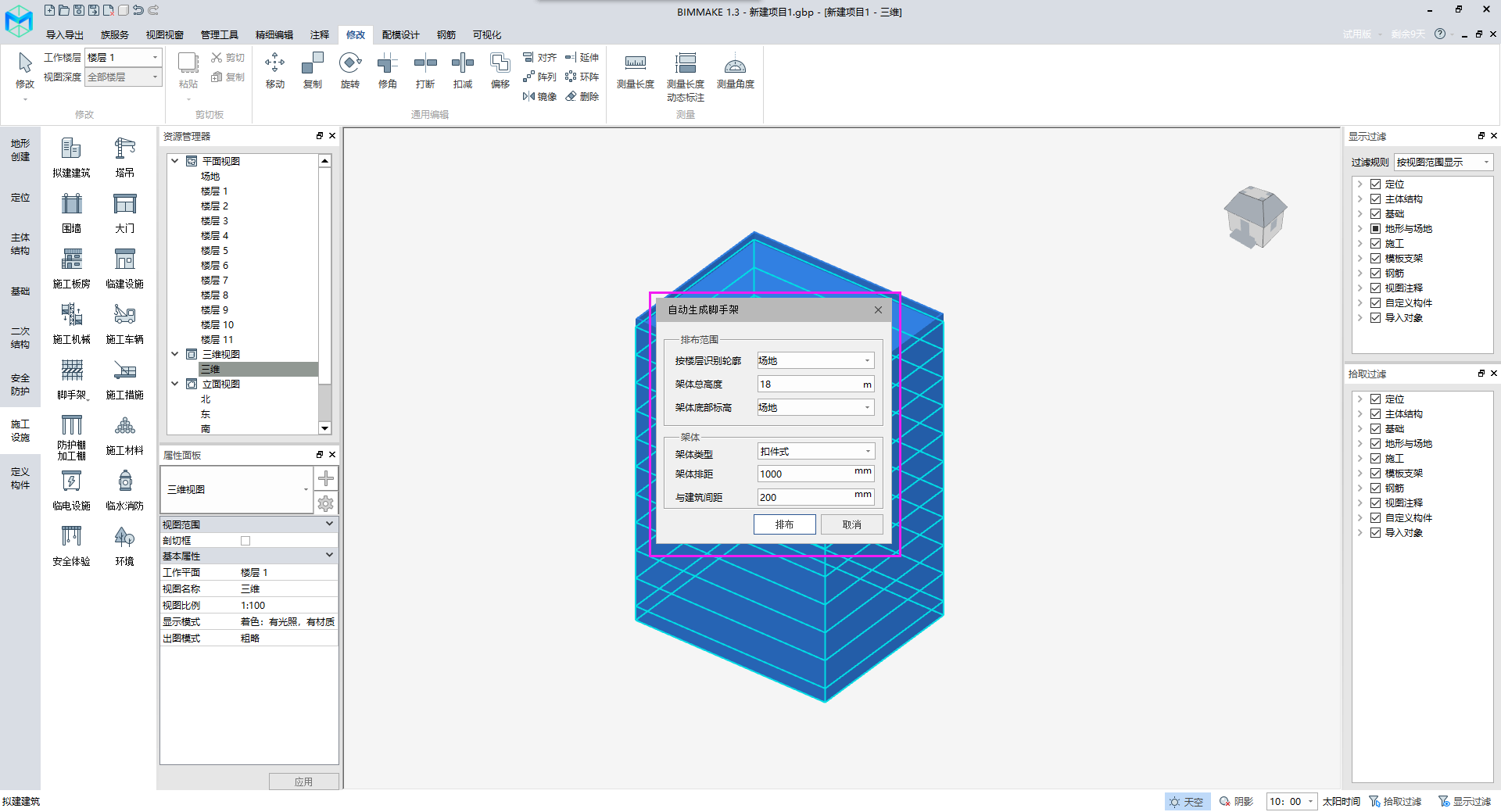

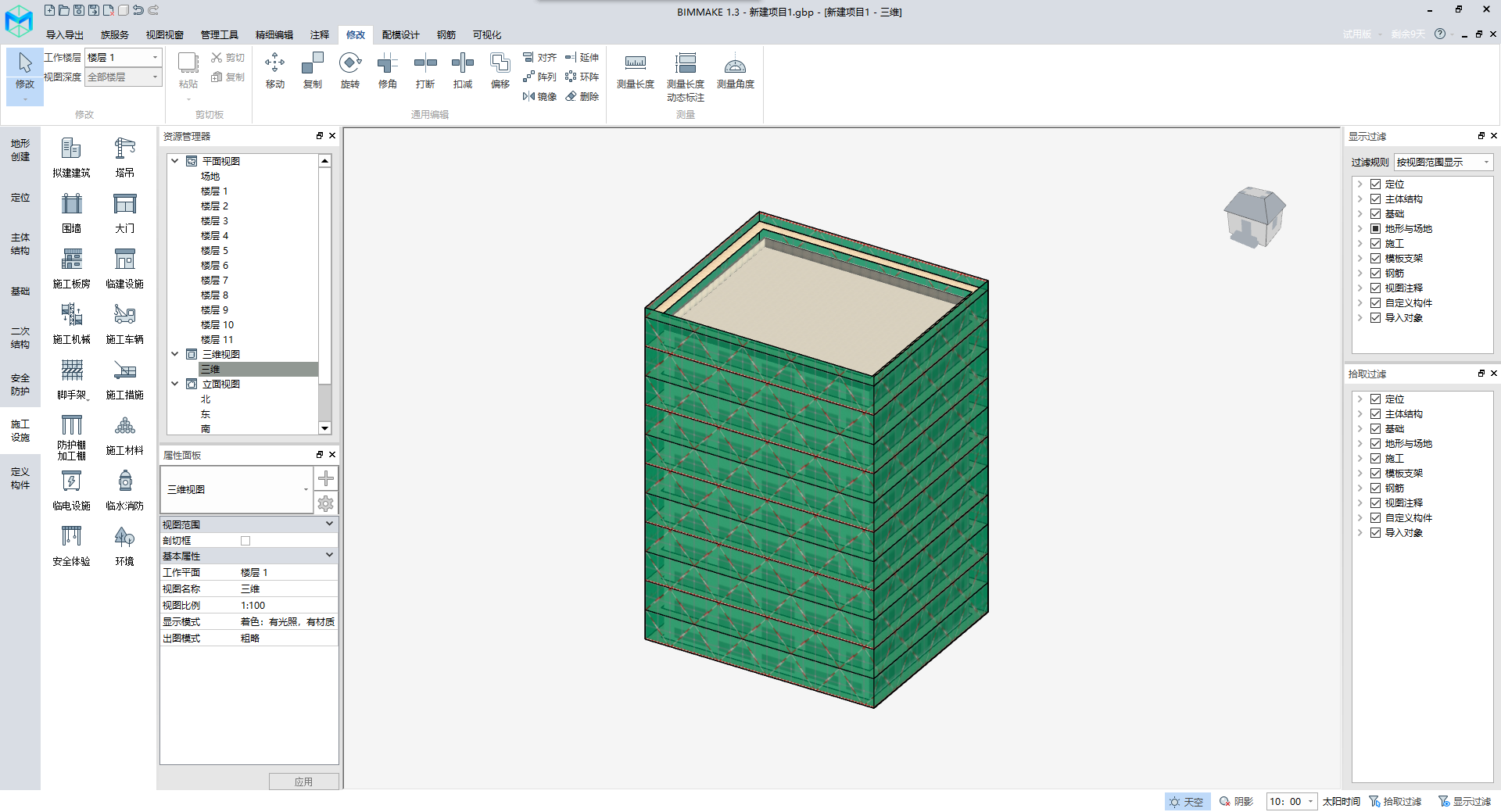

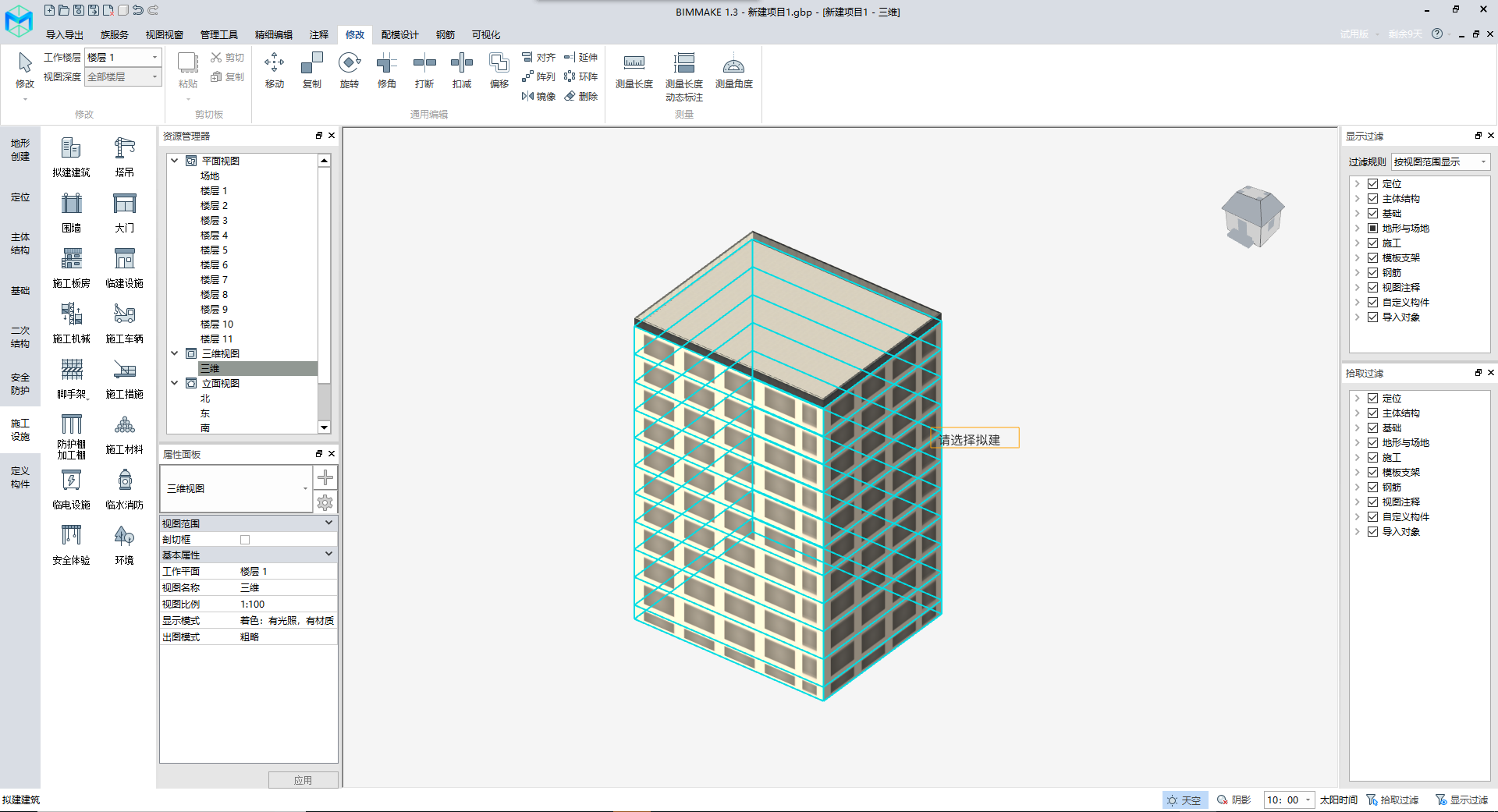

支持自动生成和手动绘制外脚手架。支持创建扣件式、爬架、盘扣式三种架体。 支持直线、弧线脚手架的绘制。 ![](https://img.kancloud.cn/ab/39/ab392c2af7fe10802139e84395e4f9c4_202x595.png) ## 1、自动生成 操作步骤: 1、点击“脚手架”-自动生成 2、选择拟建体,目前只支持单选 ![](https://img.kancloud.cn/a6/34/a634bdcf8dc457583b594fdb15076057_1663x955.png) 3、出现“自动生成脚手架”的设置面板,调整相关参数 ![](https://img.kancloud.cn/b6/32/b6328400e8b3e552373ff757bde0e68e_1661x959.png) 其中,排布范围用来确定架体底部标高及总高度, ``` 架体用来确定架体类型、排距以及架体与拟建的间距。 ``` 4、点击排布后,外脚手架就自动生成了。 ![](https://img.kancloud.cn/59/6e/596edcdc7eb770fa0125aef607dbbd0e_1669x963.png) ## 2、手动绘制 操作步骤: 1、点击“脚手架”-绘制 2、选择架体类型,可选扣件式、爬架、盘扣式,架体默认从内轮廓绘制,与建筑间距输入数值。 3、视图中绘制架体 ![](https://img.kancloud.cn/c9/a8/c9a8e1f198047f2d15f5ed0673921284_1920x1038.png) 属性: 选中架体,在属性面板中可以调整架体的高度、架体排距。 点击齿轮,出现“类型参数”,可以调整架体类型、脚手板类型。 ![](https://img.kancloud.cn/7f/65/7f65c05a323ca0167a88329454ed6182_593x482.png) 以上生成的外脚手架,如果需要放置施工电梯、卸料平台、安全通道,软件会自动扣减外脚手架。 ![](https://img.kancloud.cn/78/84/7884d218fbfb31beee0835727c54b6d2_555x735.png)
