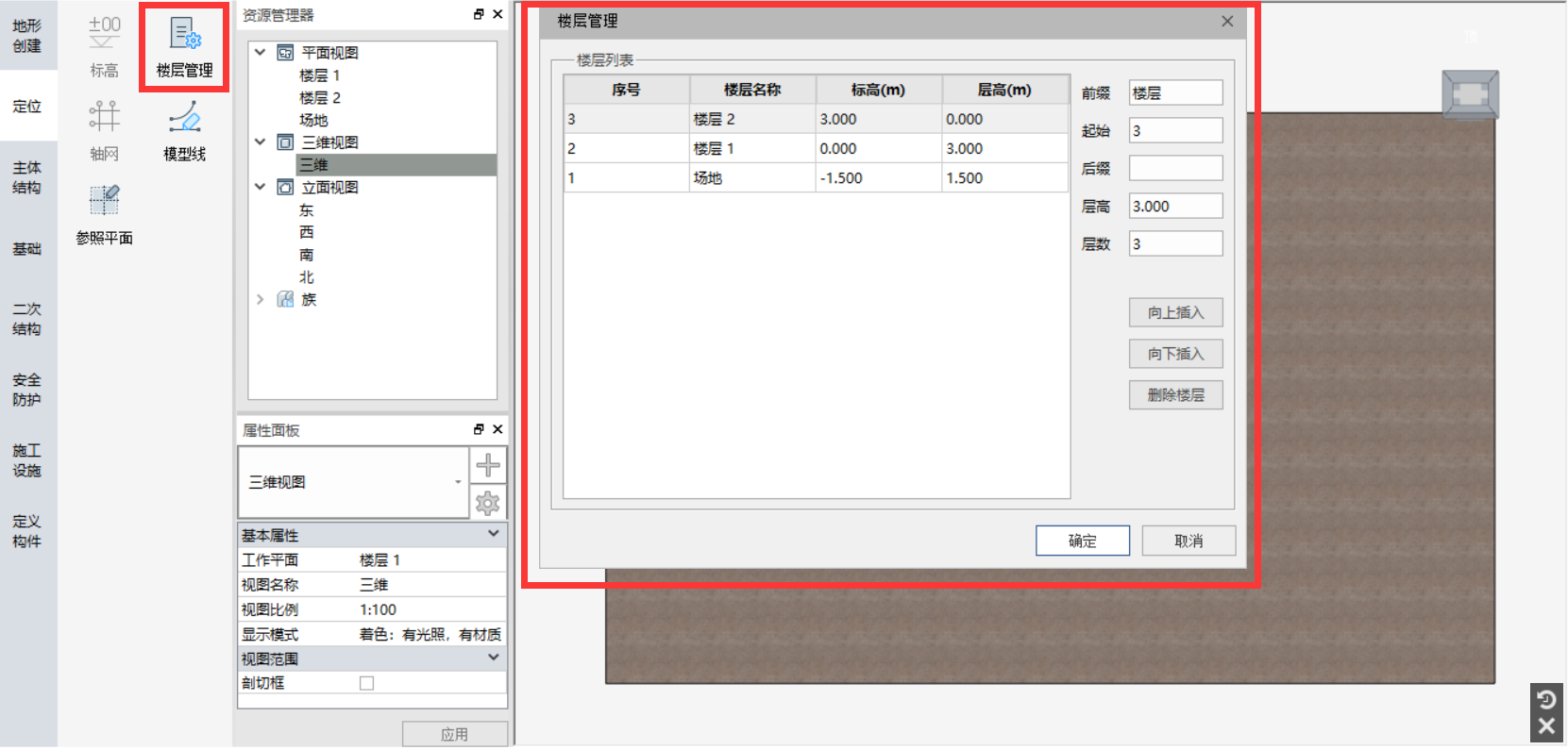

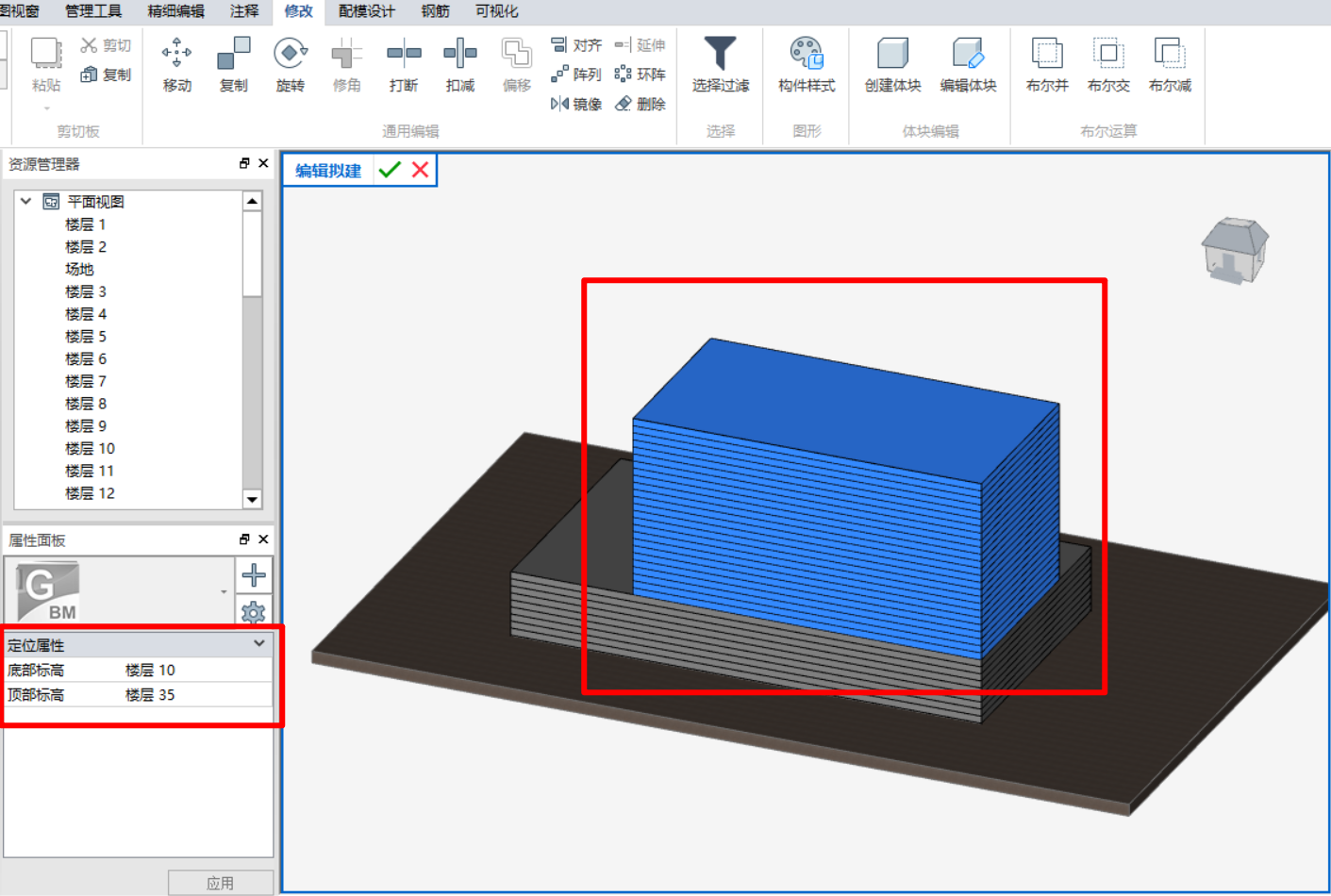

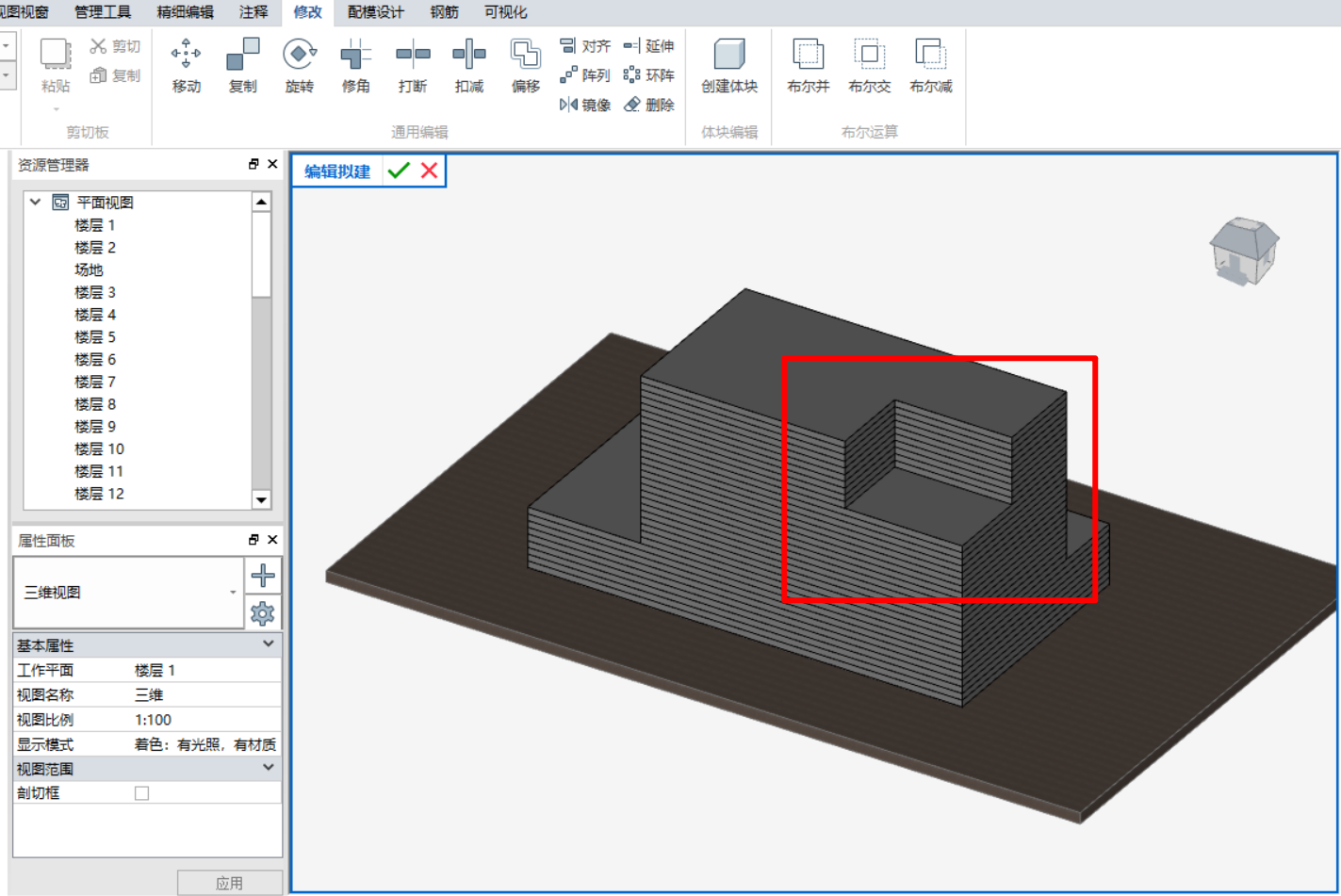

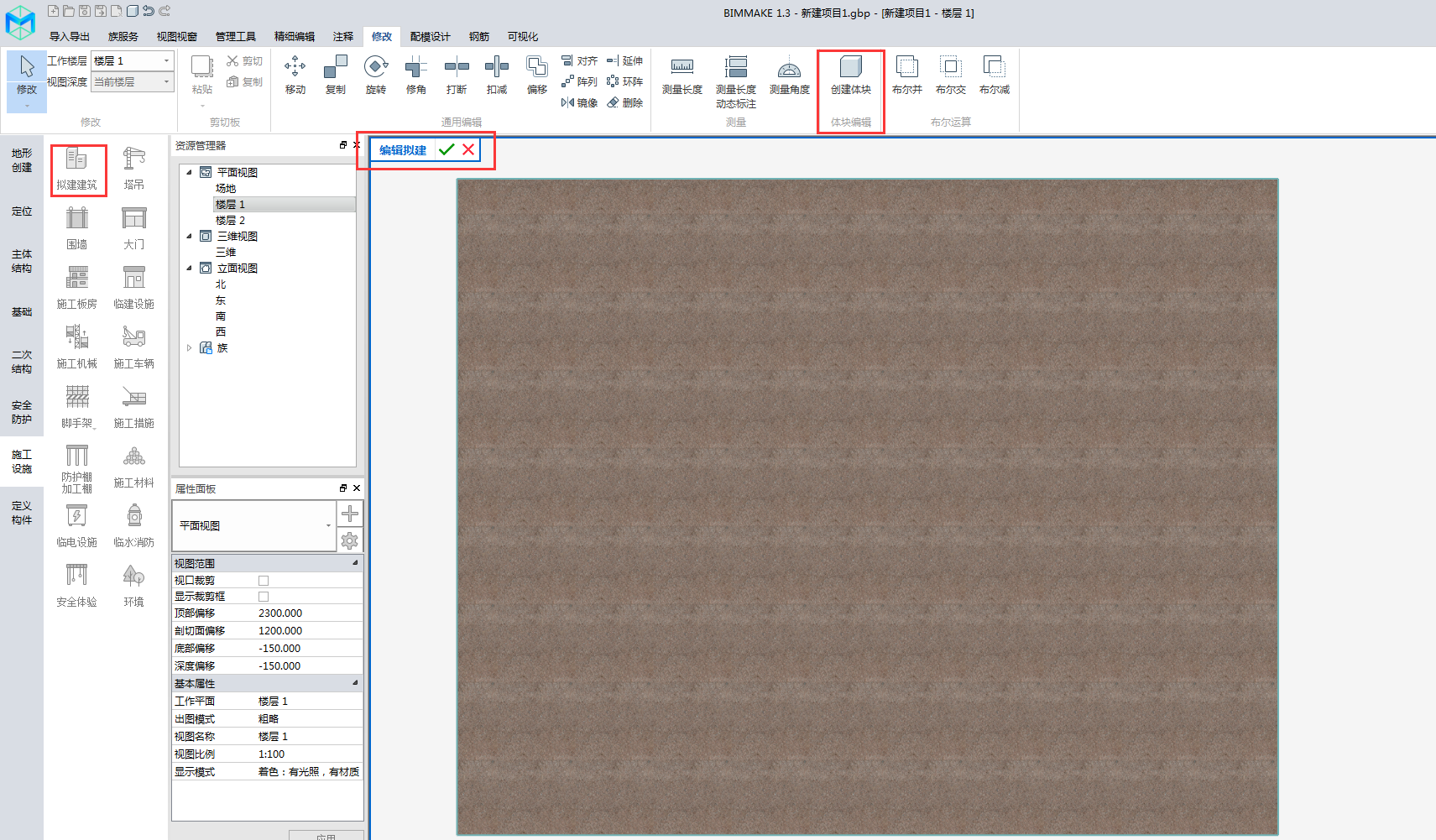

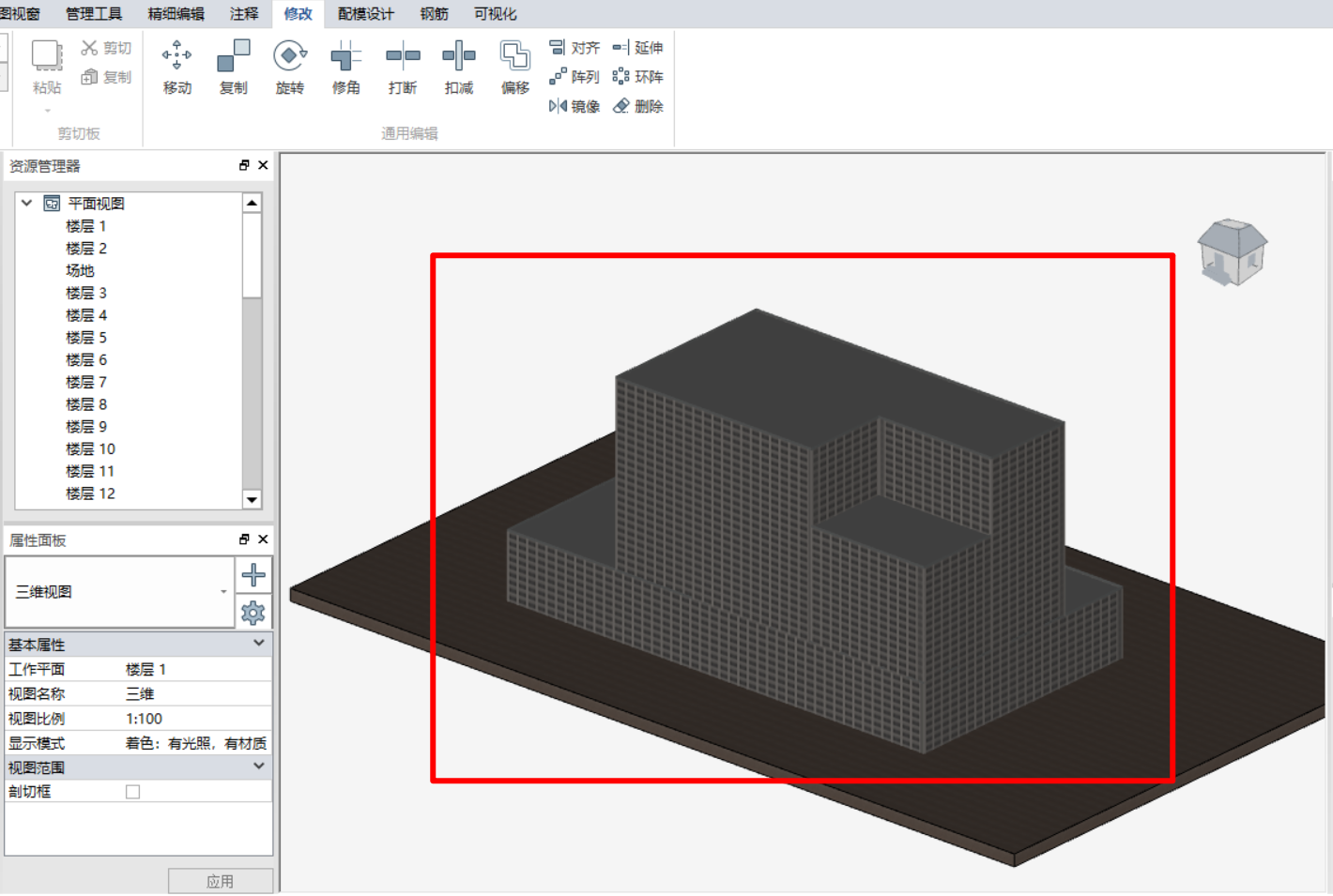

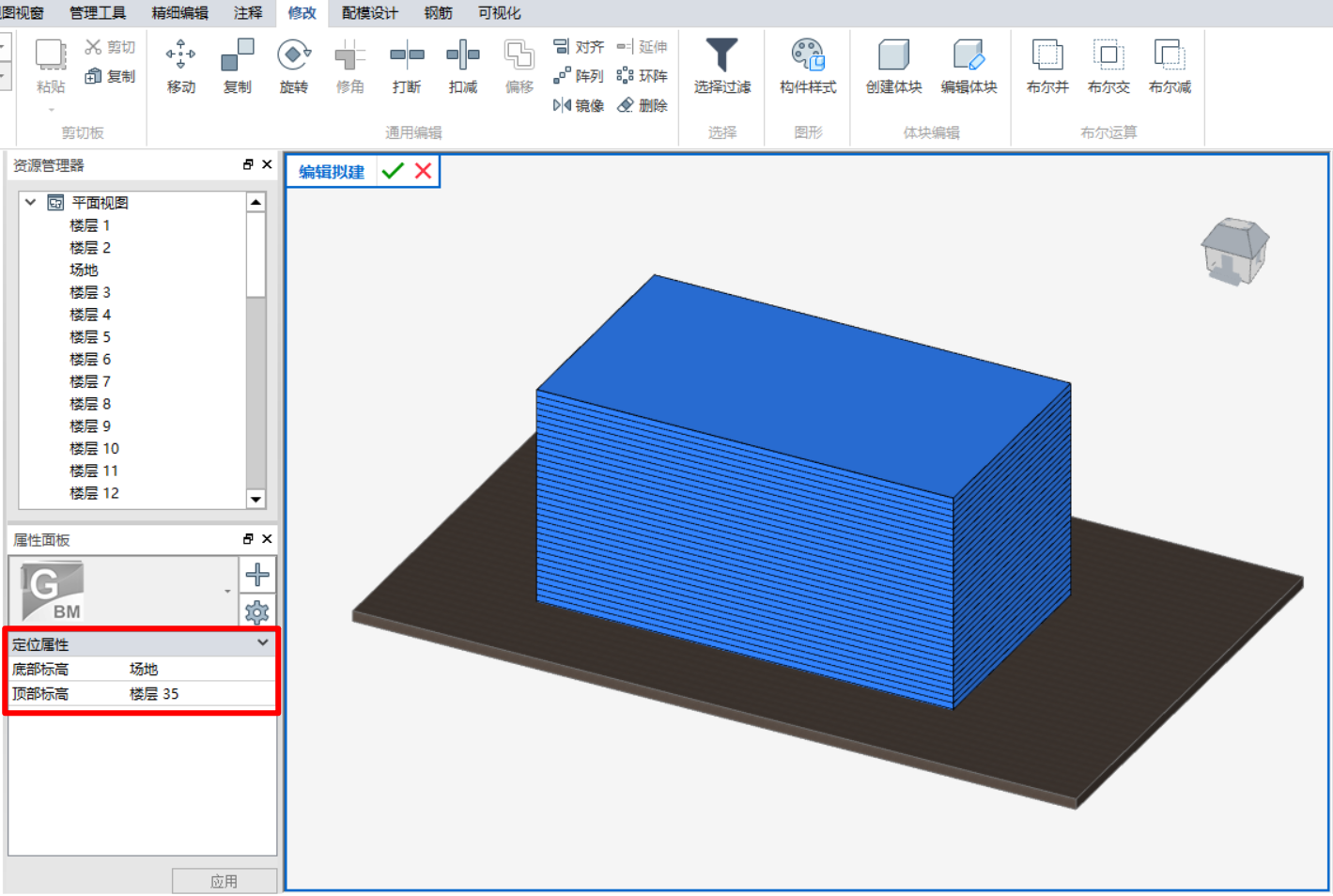

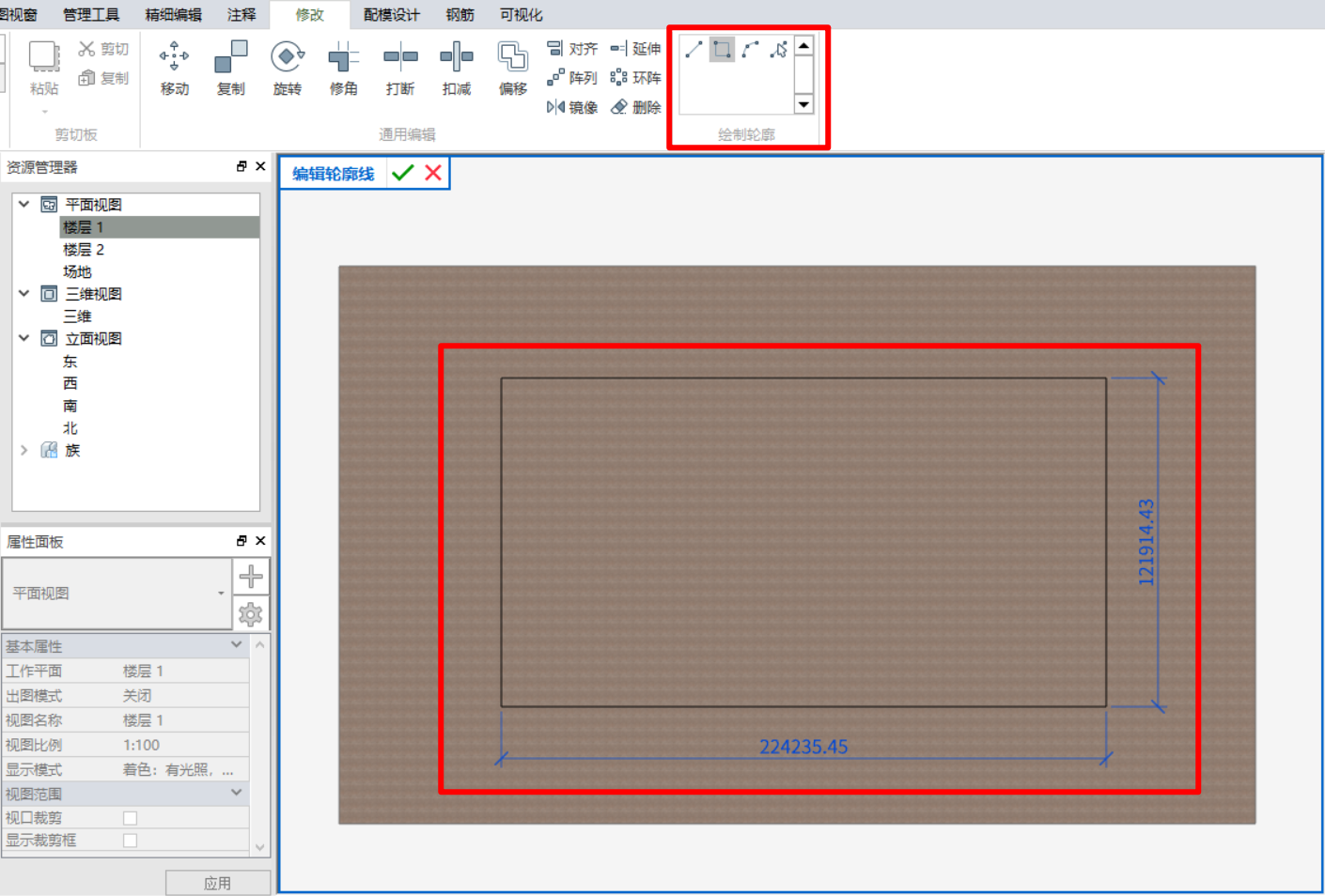

拟建建筑功能是用来在施工场地布置策划中,绘制体块生成概念性的拟建建筑。 特性: 1、此功能可建出施工场地中的拟建建筑体块,为一个概念性体块。 2、可以建出上下截面不一致的拟建建筑。 3、可以建出异形拟建建筑。 ![](https://img.kancloud.cn/b5/52/b552f8c20b3fc2137d8b2efee86fe801_199x581.png) 操作步骤: 1、点击左侧快捷栏“施工设施”下”拟建建筑“——进入“编辑拟建”界面 ![](https://img.kancloud.cn/62/ef/62ef372b900e512d43e23f9c5ca339fd_1656x963.png =x500) >[success] “编辑拟建”界面是后续步骤生成的体块的编辑界面。 2、调整拟建整体属性 ![](https://img.kancloud.cn/8b/20/8b203a9a86cb9a9d0b7195b110679c04_862x860.png =x500) 其中,基本属性主要控制拟建平面视图及出图中的名称及高度显示,以及拟建自身底部高度及顶部高度的灰显。 **定位信息主要控制拟建整体的定位标高。** ***** 3、点击上部快捷栏的“创建体块——”进入“编辑轮廓线”界面 ![](https://img.kancloud.cn/ca/af/caafe0a6fd321c5b587d7b3b6cef1d07_1600x980.png =x500) 4、在编辑轮廓线界面中绘制轮廓——调整拟建体块属性——点击“编辑轮廓线”右侧的√ ![](https://img.kancloud.cn/96/e7/96e7fec8102acbb4406f6744d4509a93_1609x988.png =x500) 属性面板中可修改拟建体块属性。 其中,基准偏移:决定该拟建体块的**底部标高**,为第二步所设置的拟建整体定位标高+此体块的基准偏移 ``` 层高:拟建体块每层的高度 层数:拟建体块的层数 ``` 5、重复第2、3、4步,绘制上下截面不一致的拟建建筑 ![](https://img.kancloud.cn/84/11/841114a7c28fd44306fc0b11faf8baf6_1594x983.png =x500) 6、点击“编辑拟建”界面的√——回到项目界面 ![](https://img.kancloud.cn/ad/67/ad67f8b244f2ca5c5791ab6adbe0fd16_1616x998.png =x500) >[success] 在“编辑拟建”的界面中,拟建无材质且不是一个整体; > 回到项目环境下后,拟建产生材质并成为一个整体,并自动生成屋面女儿墙。 7、在项目界面中选中拟建体——点击上部快捷栏中的“编辑拟建”——重复以上步骤 >[success] 在项目界面中,选中拟建整体调整定位信息属性,则拟建整体随定位信息的改变而改变。
