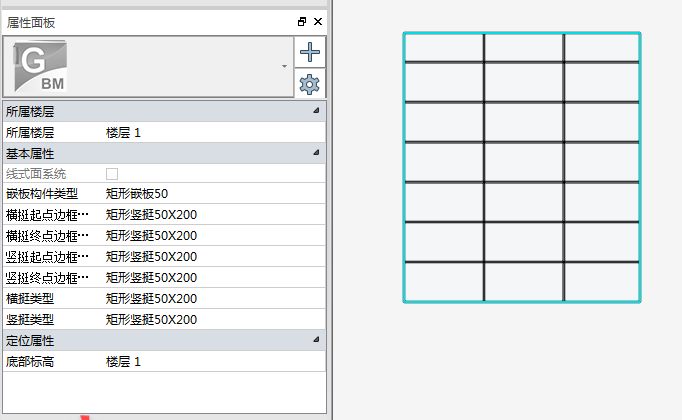

项目环境中有两种绘制幕墙的方式:绘制轮廓创建幕墙与绘制迹线创建幕墙 ![](https://img.kancloud.cn/df/5a/df5a8d077c4b98ead0bc6a4b28c082da_155x314.png) ## 1\. 绘制轮廓创建幕墙 使用“绘制轮廓创建幕墙”,需要先创建幕墙的轮廓,然后通过属性编辑幕墙系统的划分,一般用于水平幕墙创建。 操作步骤: 1、点击“绘制轮廓创建幕墙”➤进入“编辑轮廓面”模式,定义一个矩形轮廓➤完成,回到项目环境➤配置竖挺、嵌板构配件。 ![](https://img.kancloud.cn/0a/33/0a336b11d9286bcdf1e48548440019cc_1333x605.png =800x) ![](https://img.kancloud.cn/1a/46/1a46cb03c7bcedcec980e84d00e2bd25_1133x560.png =1800x) 2、选中轮廓幕墙,上下文面板浮现“编辑划分方案”和“编辑轮廓”命令,可进入相应在位编辑模式进行修改。 ![](https://img.kancloud.cn/70/fa/70faed1f093880425a6dd6f7332f53b6_1035x656.png =800x) 3、划分方案模式提供多种配置参数可供用户修改,以适应不同场景的划分需求。 ![](https://img.kancloud.cn/22/15/2215716ed26bafdb1efe80196a16eb0d_912x935.png =700x) ***** 属性:选中创建的幕墙,属性面板中可设置嵌板、横挺、竖挺的属性 ![](https://img.kancloud.cn/e2/66/e2669e93f7535a098d8b50b6c6b41848_682x420.png)\*\*\*\* ***** >[danger] **需要注意的是,需要要单独修改某个嵌板或者横挺、竖挺的属性,可按住tab键,双击选中需要修改的构件,可进行单个构件的属性面板。** > ![](https://img.kancloud.cn/10/e1/10e1ca8af691c37564cd687ec209dbc1_678x339.png =600x)\*\*\*\* > ***** > ![](https://img.kancloud.cn/ae/f7/aef711cd5e5845014a15384f047664e6_738x425.png =600x)\*\*\*\* ## ## 2\. 绘制迹线创建幕墙 使用“绘制迹线创建幕墙”,先创建幕墙的位置迹线,然后通过属性编辑幕墙系统的划分,一般用于创建竖向幕墙。 操作步骤: 1、点击“绘制迹线创建幕墙”➤项目内直接绘制迹线创建幕墙➤配置竖挺、嵌板构配件 ![](https://img.kancloud.cn/f6/fc/f6fcb287f8cbd05dd6a3bab8ad7a320a_1664x806.png) ![](https://img.kancloud.cn/89/25/89253830ca5ec36f92e4a6226d5ba73e_1677x846.png) 2、选中迹线幕墙,项目内浮现控制端点,可拖动修改。同时上下文面板浮现“编辑划分方案”与“转化为轮廓面”。 ![](https://img.kancloud.cn/c3/df/c3df86499f904d16ab48abea2a6d66fc_1725x1007.png) 3、点击编辑划分方案,提供多种配置参数可供用户修改,以适应不同场景的划分需求。(与绘制轮廓创建幕墙工具相似) ![](https://img.kancloud.cn/d3/aa/d3aa0ea3f6c2af825f7d5eb3ea0bf73e_1717x1010.png) 4、点击转化为轮廓面,迹线幕墙转化为轮廓幕墙后,将失去迹线获得轮廓,可以进行轮廓编辑。 >[danger] 需要注意的是,转化为轮廓面后,与“绘制轮廓创建幕墙”的后续操作完全相同 ![](https://img.kancloud.cn/71/15/71159a6be77ec3089c793d1206a6c9e5_479x318.png) ![](https://img.kancloud.cn/57/4a/574abdcfb09605042ebac6f670b90c1d_1726x1017.png) 属性:绘制迹线创建的幕墙与绘制轮廓创建的幕墙的属性一致,可采用相同的方法进行修改。
