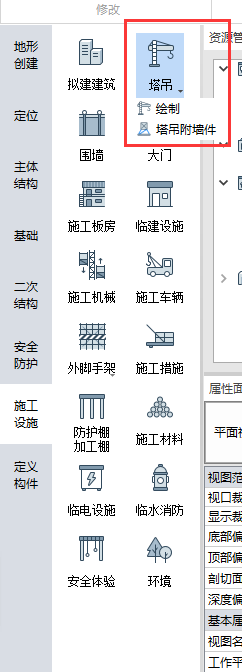

可在项目中放置平头、尖头塔吊,并可调整塔吊参数或新增塔吊类型。并支持基于塔吊精确塔吊附墙件。 ![](https://img.kancloud.cn/3d/d6/3dd692cf43c10e90be1700edbd7f2b5b_194x150.png) 特性: 1、通过点式族放置的方式将塔吊放置在项目中 2、塔吊附墙件可精确放置拟建上的附着点 ## 一、塔吊绘制 操作步骤: 1、点击“施工设施”右侧的塔吊——绘制。 ![](https://img.kancloud.cn/0b/e0/0be082f141a836a96d299c13db993a77_196x148.png) 2、在属性面板中调整塔吊类型及其属性。 ![](https://img.kancloud.cn/9c/d7/9cd752c5b9aabd7f949c73b9f2b9f7bf_379x838.png =300x) 3、在弹窗“塔吊创建设置”中,可让构件在放置后旋转,调整其面向。 ![](https://img.kancloud.cn/8f/14/8f14ff086740a29f0a61ff1003041c7a_1232x784.png =9800x) 4、点击鼠标左键,放置塔吊。 5、选中塔吊,在左侧属性面板中可调整塔吊参数化属性。 ![](https://img.kancloud.cn/d5/e3/d5e33350c26722c17e477df8eaf37d94_1276x859.png =900x) 选中塔吊,可修改“起重臂底部高度”、“起重最大幅度”、“起重臂回转角度”、“吊钩水平位移”、“吊钩离地距离”等属性及“定位表面”、“偏移”等属性。 6、点击属性面板中的+,可增加塔吊的类型。 ![](https://img.kancloud.cn/81/2a/812a32bd5ca190f3a92193ccf3316eb0_1275x864.png =900x) ## 二、塔吊附墙件 操作步骤: 1、点击“施工设施”下的塔吊下拉命令“塔吊附墙件” ![](https://img.kancloud.cn/2c/3f/2c3f72b95bbce793e27ee5039c3277f1_191x189.png) 2、拾取一个塔吊 >[danger] 注意:塔吊附墙件需要基于塔吊创建,请先创建塔吊 3、左侧属性面板中,可设置附墙件类型、附着道数及距地距离 ![](https://img.kancloud.cn/39/14/39144aed764acff844e809ac0774f2ea_1280x860.png =900x) 4、点击附着道数及距地距离属性编辑右侧的"...”,可增减附着道数并设置每道附着的距地距离。 ![](https://img.kancloud.cn/33/ad/33ad97764c298f2c372d7686f1432caa_1272x736.png =900x) 5、按键盘上的空格键,调整塔吊附墙件对应的方向,也就是黄色线的方向 ![](https://img.kancloud.cn/5b/dc/5bdc783a1135fcbc51dacaf6302ed411_389x148.png =350x148) ![](https://img.kancloud.cn/33/79/33794ef867bcf4484cf960feda77f340_485x255.png =350x148) 6、点击附着点1 ![](https://img.kancloud.cn/7e/7d/7e7dcd7144c36e538500717b0347d9eb_499x271.png =350x) 7、点击附着点2 ![](https://img.kancloud.cn/d0/ae/d0aeb54a811cc86479414ad8ff233f12_566x214.png =350x) 8、生成塔吊附墙件 ![](https://img.kancloud.cn/84/47/84470c65350b6fbd2444803fd2a032a0_626x287.png =350x) 9、可选中附墙件整体进行属性修改,也可按tab键单独选中某一附墙件进行修改 ![](https://img.kancloud.cn/05/d1/05d127b076b7c1494cc5594126b19225_1277x863.png =700x) ## 三、塔吊标记 操作步骤: 1、点击“注释”下的“塔吊标记”——按范围拾取需要标记的塔吊 ![](https://img.kancloud.cn/52/d6/52d6fb56659e524723a587fc0d81bb98_1849x961.png =x500) 3、点击“按范围拾取”右侧的√——生成塔吊标记 ![](https://img.kancloud.cn/ac/ac/acac6ba973a3d9ca2957e7be564b5701_1600x958.png =x500) >[danger] 注意:需将场布**平面视图中的视图比例调整为1:1000**,否则文字会比较小。因为场布出图比例大多为1:1000 > 此处塔吊标记的方向及位置会随着塔吊属性中的“起重臂回转角度”的改变而改变 4、调整塔吊属性后,塔吊标记联动改变文字内容。 ![](https://img.kancloud.cn/68/c2/68c2a27740c515552fdf5e81a11d2749_1243x828.png =1245x600) 5、点击塔吊标记,可以控制塔吊标记部分文字的显隐。 ![](https://img.kancloud.cn/52/e7/52e77f3aedcf36e564b9b04d1865a1eb_1605x833.png =x500) >[danger] 注意:塔吊标记文字至少显示一种,无法全部不勾选。 6、点击塔吊标注类型右侧的齿轮,可以调整类型属性。 类型属性中可调整塔吊标记文字的字体名称、字高及颜色。 ![](https://img.kancloud.cn/c9/a1/c9a1108cb6d8dd7dfd261fab0378263f_1420x828.png =x500)
